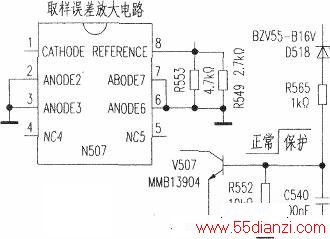

开机时测有12V、24V输出,但瞬间下降为0V。根据故障现象判断是保护电路启动所致。开机的瞬间检测过电压保护电路的V507的b极电压,果然为高电平0.7V。 采取解除保护方法维修:将V507的b极与e极短接后,开机不再出现自动关机故障,测12V、24V有稳定的输出,说明12V过电压保护电路本身损坏。在路测量过电压保护电路元器件,发现稳压二极管D518漏电,从而导致稳压值下降造成误保护。更换D518后,故障排除。详见下图所示。
