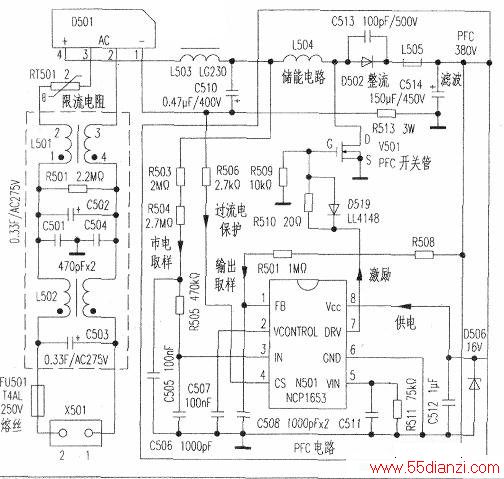

此机开机“三无”,指示灯亮。检测12V和24V电压无输出,测5V待机电压正常,用导线把5V接到开/待机控制脚,测电容C514两端电压只有300V,说明PFC(功率因素校正)电路没工作。

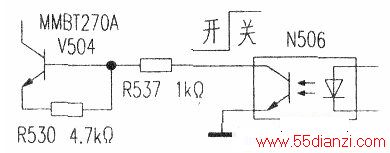

检测PFC电路的集成块N501的⑧脚(供电端)无vCC电压,此脚正常电压应是18V,这个电压是从副开关电源变压器③~④绕组输出的vcc电压,经开/关机电路控制后产生的。检查开/关机控制电路和待机电路,发现晶体管V504的e极有18V电压,但e极无电压输出,测量V504正常,检查V504外电路,发现b极电阻R537阻值变大。更换R537后,故障排除。详见下图所示。
