遇到“C7”故障代码,很多人以为是内存问题,其实是键盘部分电路故障引起的。
直接检查键盘供电,在其排阻处进行测量,输出电压为ov。键盘口供电是由USB_RSTR1信号经过RN1上拉(也就是下图中所测的那个排阻),正常电压应该为5V。

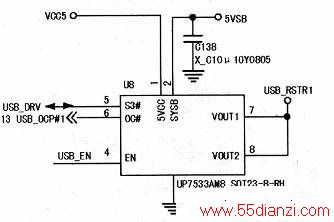

继续检查,USB_RSTR1信号来源于U8(UP7533AM8),其电路如下图所示,微星主板U8芯片很简单,⑤脚为S3信号,④脚为EN信号,供电正常后就会产生5V的USB_RSTR1信号,在本板中可以直接连接①脚和⑦、⑧脚,通过此方法已修好了很多块同类故障的主板。
