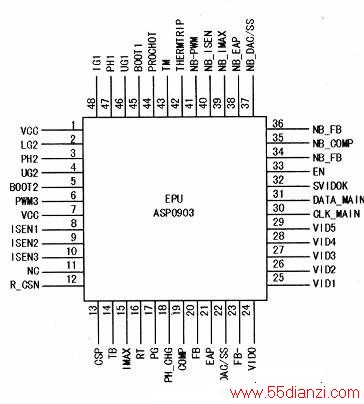

掉电主要是过流保护或过压/欠压保护引起的。于是接入假负载,测量各路输出电压3.3V、5V、12V等都基本正常,说明EPU(ASP0903)相关引脚VCC、BOOT、FB、EN、PG等基本正常,如下图所示,PCI槽上复位电压3.3V,假负载上PG信号的电压1.5V、RST信号的电压1.5V,都正常,时钟晶振33MHz、100MHz也都正常。

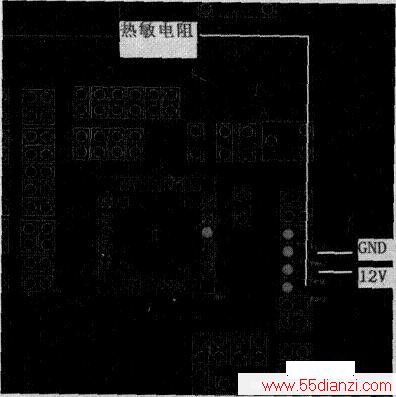

掉电还有可能是温控保护引起的,于是检测EPU的温控有关引脚42、43、44脚,对照点位图进行测量,发现43脚无输出电压。查下图所示线路,EPU的43脚与PR56、PR57、PR58相连,PR56接+12V,PR57接地,PR58与CPU供电管边上的热敏电阻PRT1相连,形成串联分压电路, PR56-端有12V,EPU的⑩脚不应该没电压。拆下PR56量,阻值已无穷大。因不知PR56应该是多少欧电阻,EPU的43脚电压也不知应是多少,按相似电路估计是3V左右,于是选用阻值为2kn左右的电阻代替PR56安装上去,再接上假负载测量EPU的43脚,实测为3.2V。然后安装上CPU后跑码测试,不再掉电。开机进入系统,故障排除。
