经查发现CMOS跳线不对，于是跳到正确位置，再装上CPU、内存，通电正常触发，顺利跑码。装上系统后，声音、上网都正常，稳定运行了一个小时后关机再开机，发现主板可以触发，但开不了机。

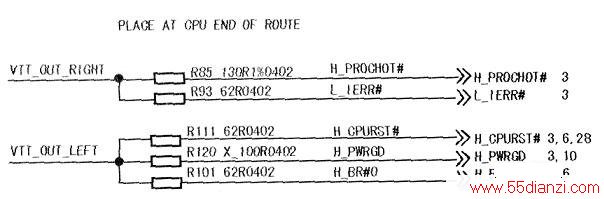

拆下主板测量，全板五大电压全部正常（CPU电压是1.38V），时钟正常，主要复位正常，诊断卡是有复位不跑码。查看CPU复位情况，电路如下图所示，找到北桥发出的CPU复位信号H_CPURST#。
H_CPURST#信号经过上拉电阻R111的上拉再送到CPU。在板上找到这个R111电阻，如下图所示，接VTT_OUT_LEFT信号这端是1.2V，正常，接H_CPURST#信号这端是0.26V，不正常，没有CPU复位。
于是用775的假负载测了全部的地址线和数据线阻值，全部正常；仔细测量北桥周边小电感和贴片电容，北桥供电正常；再测时钟芯片送到北桥的4条时钟信号电压，全部0.4V左右，也正常；再测PWROK信号，图纸上标注的这个信号为Chip_PWGD，如上图所示，由Q44分别发送到南北桥，找到Q44，其C极的这个CHIP_PWGD信号输出电压为2.9V，不是3.3V，稍微低了点；最后一个南桥发出的PLTRST#复位信号，如下图所示，这个信号南桥发出后分别送到北桥和IO(F71882FG)芯片，测其29脚，电压3.3V，正常，说明北桥也收到了正常的PLTRST#信号。
在高手的指点下，测量COM芯片GD75232的①脚12V供电，实测只有11.35V，测二极管D1一端电压为12.15V，而连接①脚的那端只有11.35V电压，压降比较大，肯定不对，难道是GD75232有问题？于是摘掉GD75232，再测量其①脚焊盘电压为11.92V，由此判断GD75232确实有问题，于是将其拆下，再上电测R111，H_CPURST#信号的电压已恢复到1.20V，CPU的复位信号恢复正常。
对于Intel775芯片组，IO芯片为F7188X,如果板子的电压、时钟和主要复位情况均正常，但出现北桥不发出CPU复位的情况，除了常规的检查北桥供电、北桥的4条时钟，PWROK、PLTRST信号和DMl总线外，还应加上一条，检查COM芯片。
.
