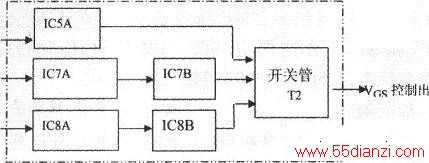

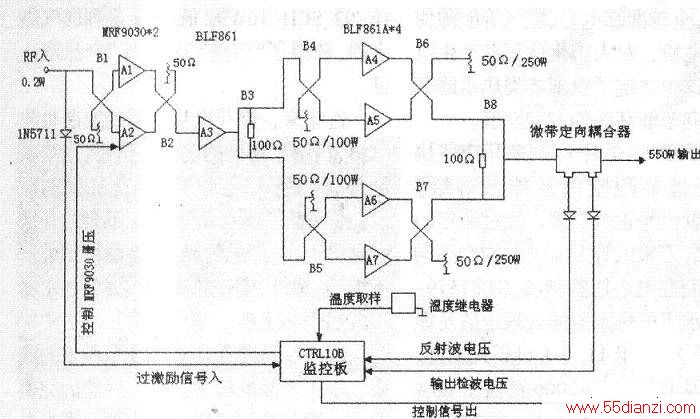

本机采用的550w功放原理图如下图，功放模块的末级功放板由2个LD MOS场效应管BLF861A组成。每个场效应管和与之相连的输入输出匹配电路构成一个单管推挽放大器。由两个单管放大器和3dB正交电桥组成一组平衡放大器，即为末级功放板。两组同样的末级功放板再经同相二合成器进行功率合成，其输出功率大于550w。功放监控板设有过激励、过载、过热保护电路。其原理框图如下图所示。
过激励保护：保护电路由运放IC7A和电压比较器IC7B组成。预功放输入端的射频检波电压通过J12的⑧脚送至TP11。正常工作时TP11电压小于0.3V，IC7B的输出为低电平，T2截止：当激励器功放输出超过正常值0.8dB时，IC7B输出为高电平，使12处于饱和状态，将前级MRF9030栅级关断，无推动功率输出．550W功放被保护。当过激励信号瞬态消失时，IC7B输出恢复为低电平，主控单元控制激励器的输出使整机输出功率恢复正常。
过载保护：保护电路由运算放大器IC8A和电压比较器IC8B组成。过载电压来自功放单元二合成器输出端反射电压检波电路，通过J12的④脚送至OL，正常工作时TP121点电压<0.3V，IC8B的输出为低电平．T2截止：当反射信号不正常时，反射波电压增大，一般调试时，将驻波比设置为S=1.5，反射波电压超过此设定值时IC8B输出为高电平，使T2处于饱和状态，将前级MRF9030栅级关断，无推动功率输出，功放自我保护。保护点可自行设定，TP9点的电压即为可调整的设定电压。
3种故障状态保护（即过载、过激励、过温保护），无论出现任一种故障，保护电路都会动作把前级预放的栅压拉掉，使功放无输出，从而避免故障的进一步扩大。把故障功放从机架上抽出单独放置在工作台上，功放输出端接上300W假负载后在无激励情况下单独上电，上电后功放故障状态没有任何变化，仍然是过激励、过载灯亮且闪烁，这种情况有两种可能：一是保护电路误动作，二是功放的预放前级出现了振荡而形成。同时出现过载和过激励保护电路误动作的可能性很低，所以本故障很有可能是功放前级振荡而引起。当功放前级因级间耦合或电源滤波不良等因素而形成了正反馈，那么功放在上电开始就因噪声扰动出现振荡，这时功放就会同时出现过载保护、过激励保护，当保护电路动作后保护电路就会把前级栅压拉掉。
本机功放出现这种前级振荡的情况，通常是因前级预放MRF9030的焊接有毛刺或在焊接前没有清理干净功放管的电极和焊接处，也有可能是管子本身因素引起，但概率很小。我们将功放前级用医用酒精进行仔细清理，对功放管进行加焊，上电试机，故障没有消除。后把前级两只管子都焊下来，对焊接处用医用酒精仔细清理，重新安装两只预放管，并仔细剔除焊接时所形成的毛刺，力争焊接点光滑圆润平整，再上电，功放故障消除。
