设备（U盘等）通过USB总线（是一种差分总线，数据是由正、负信号的差值所决定的，USB_DP是USB数据正信号，USB_DM是USB数据负信号）进行通讯。

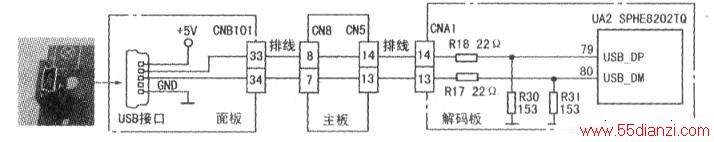

在机器面扳上有一个USB接口．当插入U盘，并将汽车影音系统切换为USB工作模式时，SPHE8202TQ内置的CPU控制从U盘中读取数据，经解码器对读取的音视频数据进行解码，即可播放U盘中存储的媒体信息（如MP3、MPEC-1/2/4等文件）。USB接口电路如下图所示。
检修这类故障，应先排除U盘本身损坏的可能，再对汽车影音设备进行检查。其故障原因主要有：USB接口供电异常：USB插座有断针或引脚脱落：数据传输线断路或线间漏电、短路；SPHE8202TQ的USB接口引脚即79、80脚虚焊等。其中，常见故障是数据传输线断路，因为USB数据传输线路较长．从面板到主板，再到解码板，要经过几根排线、排座才能送到解码板上的解码芯片，任一处线路断开，都可造成检测不到USB设备。逐一检查以上电路，不难排除故障。
