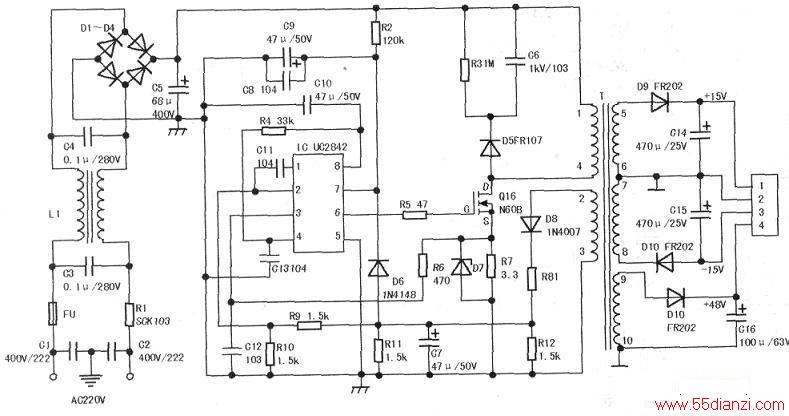

拆机后发现，该机采用的是开关电源，这种专业设备，一般不提供图纸。为便于维修，依据实物绘制出电源电路原理图见下图。
从图可见，该机采用了以UC2842为核心的开关电源电路，共有三组输出电压，+15V为调音台前置放大电路、音调电路和电源指示电路供电，+48V为幻象电源，为外接电容式话筒供电。在常见的开关电源电路中，大多使用的是UC3842，而很少使用UC2842。查阅资料得知，UC2842与UC3842为同一序列的电流型脉宽调制器，只是UC2842为工业品级，UC3842为民用品级，仅在温度特性上有所不同，其他并无明显差别。而UC3842的应用已十分普遍，其工作原理大家耳熟能详，在此不再赘述。直观检查，保险管正常，其他未见明显损坏元器件。加电测三组电源均无输出。测UC2842供电脚⑦脚电压为6V，明显异常。根据其工作原理，UC2842的⑦脚为启动端，启动电压不皮低于16V，而低于iov时芯片便会自行关断，停止工作。断电后测+300V滤波电容两端仍保持着+300V电压，说明开关管未工作，开关电源停振。为判断是UC2842内部故障还是外围元件故障导致启动电压过低，切断外围电路与⑦脚的连接，加电再测D6负极，电压仍为6V左右。说明故障不在集成电路内部，应在为⑦脚提供启动电压的外围电路。断开R2与⑦脚相连的一端，测量阻值正常，说明R2无变值、开路故障；直接替换C8、C9无效，故障依旧。至此，从电路图上来看，导致启动电压过低的原因只有一个：那就是D6击穿或漏电。断电后拆下D6测量其正向阻值基本正常，而反向有6kΩ左右的阻值，说明D6虽未完全击穿，但反向严重漏电，导致UC2842⑦脚启动电压低于启动阈值而不能启动。拆下D6观察，是一只型号为1N4148的二极管。用一只1N4148二极管换新．加电试机，三路输出电压均正常，故障排除。
