CDX-2100的CD部分是一方形独立组件，上部为CD机械部分，下部为CD电路板，CD电路板通过- 30个脚连接器与主板相连。CD机激光头为KSS-520AE，CD板上有三片集成电路，RF放大与伺服处理电路为CXA1782BQ，数字处理电路为CXD2507AQ，加载电机、主轴电机、激光头进给电机、聚焦线圈和循迹线圈的驱动电路为BA6796FP。
CDX-2100使用一片CPU (D17017GFB23)来完成AM/FM全自动调谐、CD控制、屏幕显示和音频处理控制等功能。正常在待机状态下，插入CD碟片，面板灯点亮，同时加载电机转动，加载机构将碟片吸入片仓。本机插入CD碟片时，面板灯可点亮，但碟片无法吸入，表明CPU电路基本正常，CD加载电机不工作。分析造成加载电机不动作的原因有：加载部分供电不正常、加载电机损坏、加载电机驱动电路损坏及CPU输出加载电机控制信号断路等。

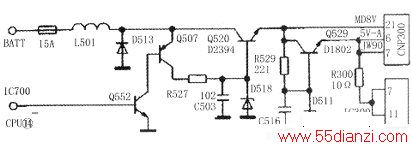

仔细观察线路板，发现主板上30个脚连接器CNP300的21脚旁标有MD8V。CD板上的L2左边标有5V-A，用万用表测量，发现此处与CNP300⑥脚和⑦脚相通。在⑥脚与21脚焊接引线引出机外。插入CD碟片时测量两脚电压，发现两脚电压极低。实测CD板供电电路如下图所示。由图可以看出，当插入CD碟片时，CPU14脚输出高电平，Q522、Q507导通，电源经15 A保险丝、L501、Q507 e、c极、R527向D518供电，Q520 e极输出稳定8V电压。
此电压一路经CNP300（21）脚供CD板；另一路又经由Q529、R529、D511组成的串联稳压电路，得到5V电压。5v-路通过CNP300⑥脚和⑦脚供给CD板；另外一路经R300限流后，供给音频D/A转换IC300(SM5877AM)。
测量Q522 b、c极电压分别为4. 98 V、0.2 V，Q507 c极为13.3 V，而D518电压为OV。在线测量D518阻值极小，拆下D518，发现D518已短路损坏。因手头无8.6 V稳压二极管，遂用-9.OV/l W稳压二极管代换。代换后试机，CD部分工作恢复正常。此时测量Q502 e极电压8.52 V，Q529 e极电压5. 01 V。本故障是由于CD供电电路不能正常产生8V、5V电压，CD板得不到工作电压而无法工作。CPU接收不到CD板的输出的数据信号，屏幕显示“E-99”的故障提示信息，然后便自动关机保护。
