检查得出这是行输出变压器严重打火致使视频信号处理集成电路LM1203和ABL电路中的Q605连带击穿损环引起的。

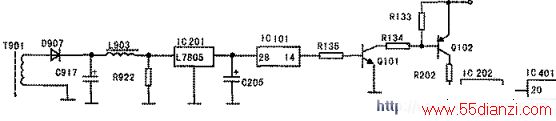

IC401(X9102C)的供电电路如图所示。查行场扫描集成电路IC401(X9102C)的电源端20脚的电压为9.45V偏低，正常为12V。查IC202(L7812)三端稳压器输出端电压为9.45V，输入端电压为11.5V。查限流电阻R202的输入端电压有19.5V，测限流电阻R202的阻值正常(22Ω)。估计IC202的12V输出端负载短路。用DT9205数字万用表测得IC202输出端对地的电阻为29.8Ω，正常时为2.06kΩ。说明12V输出端对地短路。
当断开视频信号处理集成电路LM1203的电源端时．IC202的输出端阻值增大至正常值，说明LM1203已损坏。焊下LM1203，测电源端①脚对地⑦脚的电阻只有30Ω。更换LM1203后，12V电压正常。测LM1203 16脚、20脚、25脚无信号输出，测LM1203的对比度控制端12脚的电压只能在0.59～0.61V之间可调。如图4所示。测VR776的上端有12V电压且阻值正常。断开ABL电路中的R712时．图像正常，LMl203的12脚电压能在3～7V之间可调，对比度控制正常，测R712的阻值正常。查得ABL电路中的Q605(A1015)c、e极之间击穿，更换Q605，彩显工作正常。
