优派( ViewSonIC)VA1912wb型19英寸液晶显示器，加电后按电源开关键，电源指示灯显示绿色，但显示器无显示，黑屏。
由于显示器屏不亮，首先怀疑电源或高压电路存在故障。打开显示器外壳观察发现，液晶屏的型号为“奇美CHIMEI A1902A2-H01”，电源高压二合一电路板型号为台达(DELTA)DAC-19M005。首先发现电路板上两个输出滤波电解电容CEI01和CE204(均为220μF25V)顶部鼓包。更换后加电开机，故障现象未变。测量电源输出各路电压基本正常(+5V=5.03V．+13.8V=14.02V，+15V=14.89V)。断电后取下电源高压二合一电路板，观察分析电路后发现：+15V电压经CE103、CE104(1000μF/25V)滤波后，一路经二极管D109和保险电阻F100到信号控制板；另一路经电感L101、CE101、C204滤波和保险电阻F200后供高压电路工作。
其中高压PWM控制芯片(BIT3713)的工作用电经短接线J205接人，功率管0206的漏极D经短接线J204接人+15V。再次安装好电源高压板后，加电逐点测量+15V的供电情况，发现保险电阻F200 -端有电另一端无电，断电后测量发现该保险电阻F200已经断路，仔细观测发现该保险电阻中间部位有一白点，可能已被发热烧断。更换该保险电阻，再次加电开机，发现故障现象发生了变化，显示器电源指示灯以大约亮7秒、灭1秒的规律循环闪动（如果接人视频信号规律为亮3秒、灭1秒）。
测量+15V电随电源指示灯的闪动时有时无，看来高压电路存在短路或过载，引起了电源过流保护。为了确认故障是否与灯管有关，首先拔下到4只灯管的连接插头(CN200-CN203)．加电后故障依旧：断开+1 5V到功率管Q206漏极的连接线J204，开机，电源指示灯亮且不再闪动，电源开关按键可以控制电源指示灯的亮灭。关电后，焊下两只功率管Q205和Q206，检测均正常，测高压变压器两个次级绕组的电阻值，一个为724Ω、另一个为721Ω，变压器次级不像有短路现象(变压器型亏2874005300M 0719)。为了确定，将两个功率管焊回电路，用壁纸刀小心划断变压器初级抽头到电容C208、C211的敷铜线，加电开机故障依旧。看来故障可能出在高压PWM控制芯片U200(BIT3713)和两个功率管(Q206、Q205)之间的驱动电路部分。

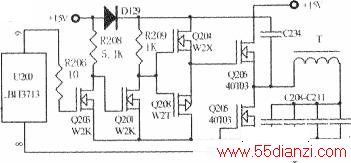

分析认为：驱动电路的异常，导致了两个功率管Q206和0205同时导通，将15V电源对地短路，造成了开关电源过流保护。待电源输出电容的电量泄放完后，电源再次启动，高压电源再次启动工作，又一次形成+15V经两个功率管对地短路，开关电源再次进入过流保护状态。如此循环住复，电源指示灯循环闪动。为了便于分析，依实物画出高压PWM控制芯片(U200)到高压变压器之间的电路，如附图所示，驱动电路中的四个三极管(Q203、Q201、Q204和Q208)均为贴片MOSFET场效应管（型号标于图中）。由于在电路板上不好测判它们的好坏，用热风枪逐个吹下，经MF14型指针万用表测量，发现Q201(W2K)漏、源极间正反向电阻均为15kΩ，将黑表笔接漏极，红表笔接源极，触碰栅极时，万用表指针不动，显然该管已损坏；测Q204 (W2X)时，漏、源极正反向电阻均为20Ω，显然该管已被击穿；而Q203 (W2K)和Q206 (W2T)均正常。由于手头没有同型号的贴片场效应管，试用9014代替W2K (Q201)，用8050代替W2X (Q204)，用8550代替W2T(Q208)）。加电开机，显示器正常工作，连续使用一个星期，显示器仍然正常，故障排除。
故障原因分析：正常情况下，高压PWM控制芯片(U200)⑨、⑧脚输出频率相同、脉宽相等、互不重叠的正脉冲信号，经过如图1所示的驱动电路，控制两个功率场效应管Q206和0205交替导通，对高压开关变压器进行充电和放电。由于输出滤波电解电容CE101和CE204的安装部位靠近高压PWM控制芯片，长期处于较高温度环境，容易引起鼓包失容，导致高压电路的+15V波纹增大，较大的电源波纹干扰引起高压PWM控制芯片(U200)⑨、⑧脚输出信号紊乱，或导致Q201和Q204击穿、软击穿，一方面高压PWM芯片(U200)⑨脚的输出信号失去对Q201、Q204、Q208的控制，另一方面使功率场效应管Q206始终处于导通状态。当U200的⑧脚输出脉冲为高时，0206和Q205同时导通，将+15V电源对地短路，引起电源保护，长时间加电将保险电阻F200烧断。
