联想L171液晶显示器开机大约3秒黑屏,电源指示灯正常

联想L171液晶显示器开机大约3秒黑屏,电源指示灯正常

点击数:7131 次   录入时间:03-04 12:01:37   整理:http://www.55dianzi.com   显示监视器

  观察此机开机后屏幕亮,显示内容正确,但大约3秒后黑屏,电源指示灯正常。

  打开外壳,取下电路板屏蔽罩,该机控制板和电源升压二合一板分别安装在显示器的金属框架上。观察鼹块电路板,没有发现明显损坏的元件,连接好外接电缆,加电开机,发现显示器屏幕发亮期间伴有间歇“嗤嗤”声,大约3秒后屏幕变黑,“嗤嗤”声消失。测量开关电源两路输出电压正常,判断故障应在高压或背光灯部分,首先怀疑升压变压器内部存在短路,关电后测得变压器PT201次级电阻为2.40K,另一变压器PT202次级电阻为2.44K,用一新购升压变压器(型号80GL171T-28-V0717)代换变压器PT201,试开机,故障依旧:将背光灯L1及L2的连接插头与背光灯L3及L4的连接插头交换,故障依旧:拔下背光灯L1及I2的连接插头加电,“嗤嗤”声消失,至此怀疑背光灯L1或L2故障,引起保护。为了便于分析比较,依据实物画出了两升压变碰器次级后的部分电路如附图所示。再次开机,在显示器有显示的时间内用数字万用表测附图所示A、B、C、D、E各点的对地电压,测得A点电压为O.1V,B点电压为1.4V,C点电压为1.8V,D点电压为1.8V,E点电压为3.6V,从以上测量的结果看,显然A点电压不正常。断电后,检测各二极管、电阻及其它相关阻容元件均正常,因此怀疑背光灯L1损坏。取出L1、L2两背光灯管后,发现其中一支的一端严重发黑,且有裂纹,从网上购买一支l7英寸显示器背光灯管替换,恢复好显示器各部件后,加电开机,显示器工作正常,故障修复。需

  要注意的是:背光灯管的拆卸、焊接和安装比较复杂,一定要小心谨慎。

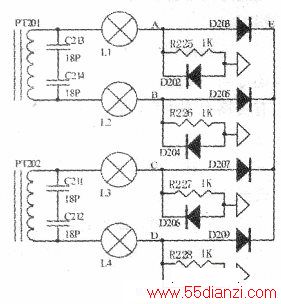

两升压变碰器次级后的部分电路
