观察现象是出现闪烁显示故障，不管是否连接信号线，屏幕上均显示“无信号连接”，绿灯亮，然后黑屏，橙灯亮。显示无信号连接和黑屏交替出现，频率大概是1秒钟一次。
根据故障分析，可能是MCU的I／O接口故障，使显示器交替进入正常和待机状态，也有可能是软件故障，使信号检测控制电路发生混乱造成。还有就是电源带负载能力差，待机状态时橙灯亮，电源因负载电路不工作而输出正常，一旦负载电路开始工作，电源各输出电压下降，机器进入保护性待机状态，从而出现交替显示黑屏现象。

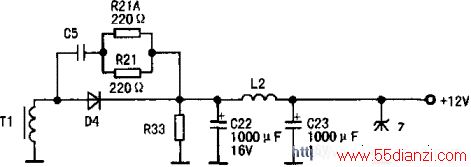

首先检查电源。拆开液晶显示器的底座，发现显示器的电源采用的是开关电源，220V交流电经过开关电源后，输出+5V和+12V两组直流电，给信号处理电路供电，数据驱动和扫描驱动等电路需要的各电压，由+12V经过二次电源升压产生。先检查开关电源的各元件，没有发现虚焊等异常现象。通电测量电压时，发现+5V这一组很稳定，而+12V电压却在+11V和+14V之间波动。因为+5V电压很稳定，所以故障应该在+12V整流滤波部分，相关电路图如图1所示，而且极有可能是滤波电容有问题。于是拆下C22和C23，用MF47万用表R×100挡测量C22时，发现表针只波动到20kΩ处，然后停在180kΩ，正常的1000μF电容，应摆到250Ω处再往回逐渐增大，显然该电容容量已经下降。为了保险起见，把C22和C23都用新的电容更换，检查D4和稳压管Z，没有发现问题，通电试机，显示器恢复正常。此时再测量+12v电压，稳定在+12V.
小结：分析原因，由于该液晶显示器底座不大，内部空间紧凑，电路板小，各元件挨得很近，特别是C22很靠近D4。正常工作时整流二极管D4产生的热量很大，长时间开机，滤波电容的电解液被烘干而使失去容量，从而造成本例故障。
