明基BenQ V551显示器开关电源不工作

明基BenQ V551显示器开关电源不工作

点击数:7178 次   录入时间:03-04 12:01:37   整理:http://www.55dianzi.com   显示监视器

  经查为电源启动电路出现故障导致开关电源不工作。

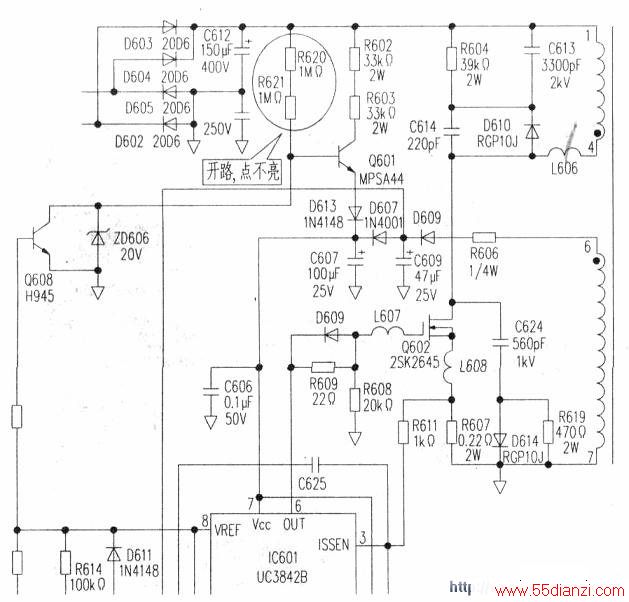

  55v电源电路在整流滤波后通过启动电路对UC3842供电,下图中的启动电路由R620、R621、R602、R603和Q601组成.R620、R621为Q601提供导通的偏压,使300V整流滤波后的直流电压经R602和R603分压后通过0601提供给UC3842的第(7)脚。

  检查为R621或R620(均为lMΩ/0.5W电阻)开路,将其更换即可。
