拆开后直观检查未见明显烧坏元器件．接12V/4A外置电源适配器，测驱动板上编号为U901和U902的稳压块(型号分别为LM2596S-5.0、AIC11084-33)输出脚电压5v和3.3V正常。测驱动板至高J玉逆变板接线座JP802上电压：(1)脚亮度控制信号输入3.1V．(2)脚是ON/OFF信号输入Ov，(3)脚接地，(4)脚有+12V电源输入。为验证高压逆变器及背光灯电路是否正常，暂将(2)脚线挑开，把(1)脚上3.IV信号改接到(2)脚，通电显示器出现了白屏。说明上述电路工作基本正常，黑屏是驱动板上没送出ON/OFF信号。将改动过的电路复原（此举不容小视，否则易出人为故障点1）。

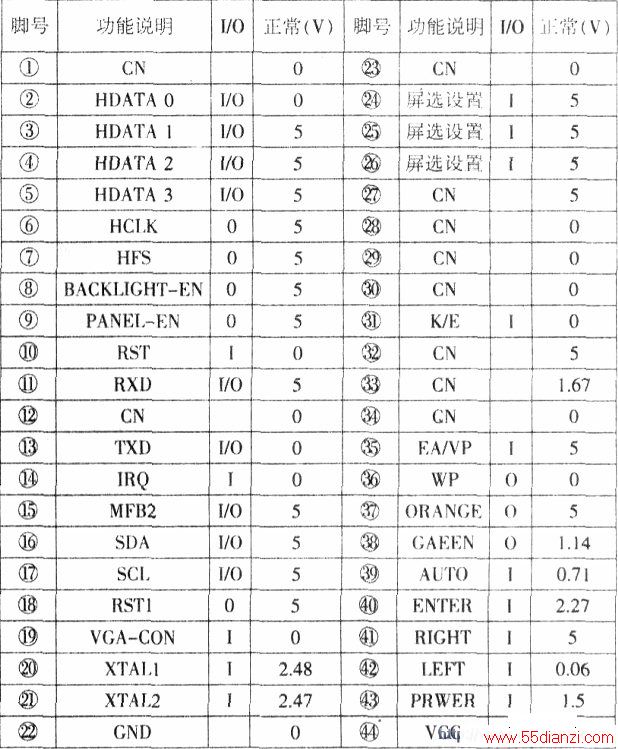

此机驱动板控制芯片编号是U102．联想公司将一片PCCL封装的8051微处理器(MCU)．经改写程序后自编型号为56A1125-61-HI．备脚功能见附表。

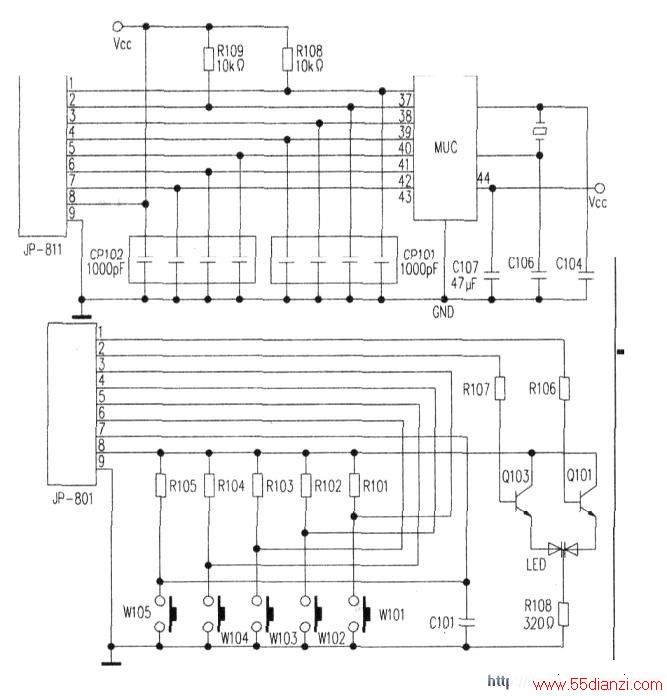

U102的(44)脚为电源脚，(10)脚复位信号输入，(20)、(21)脚时钟晶报输入／输出脚。为便于分析，按实物画出相关电路见附图。其中MCU(37)．(38)脚是橙色和绿色指示灯驱动信号输出脚．(39)至(43)脚经JP811、JP801线座连到按键面板．从图中可以看出该机是采用端口电平扫描工作方式，即MCU通过扫描各端口的电平状态来判定是否有按键接通，然后根据不同的键值发出相应指令。MCU(39)至(43)脚连接到按键面板上的五个功能键，具体是：(39)AUTO．(40)ENTER．(41)RIGHT．(42)LEFT．(43)POWER．(22)接地脚，两只排容CP101、CP102(lOOOp)分别将(37)-(43)脚相连．另一端接地，起到按键防抖动和电源滤波作用。(37)、(38)脚输出橙色和绿色指示灯控制信号，R108、R109(lOkΩ)是两只指示灯开关管上拉电阻。5v电源从JP811的(8)脚进入按键面板为指示灯、开关管、按键等提供电源及高电平，(9)脚接地。
初测MCU正常工作的三个外部条件已具备：即@脚有+5v电源，(20)、(21)脚晶振输入，输出脚电压2.72V和2.19V正常，(10)脚复位信号在刚接通电源时有I．75V-OV电平眺变。(39)一(43)脚都为低电平，正常应是高电平。怀疑按键漏电．将五只按键全部换新后通电试机屏亮，联上主机图像显示正常，满以为能交差了，这时屏上眺出主菜单，一会儿又换作亮度，对比度子菜单，上述现象随机反复出现。分析这部分电路中应还有漏电的地方．从报废电脑主板上拆下两只1000P排容，换下CPI01、102后试机故障依旧。把MCU从lC框中撬出，用橡皮把引脚擦亮吹净，吸清IC框中灰尘后复原，试机还不行。
细心观察lC框边有些像油迹的物质，会不会就是它在作怪？找来医用针筒和针头，抽取适量无水酒糟，对MCU边框及JP811、JP801线座下进行冲洗，然后用吹风机吹于，试机一切OK。
