一台美格44cm(17英寸)液晶显示器,出现开机指示灯亮,启动困难,有时反复按开关多次又可工作;有时开机灯管亮几秒就灭,能正常点亮时,灯管亮度由较暗逐渐变亮,但亮度不高。从上述故障来看,主板、灯管、高压板、电源均有可能出故障,这些故障同时出现且不稳定,为最快时间修复,便带上ET521示波表上门了。
打开机壳,用47型万用表测12V供电端为12V,再用ET521示波表测为12.76V,再测5v端正常。

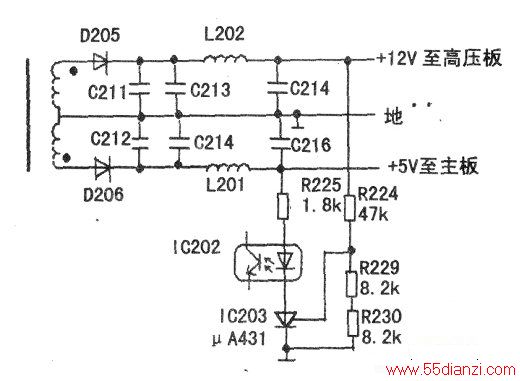

查电源滤波电容也未见凸顶、漏液现象。测主板5v、3.3V供电正常。将ET521示波表转为视波档,用探头测主板晶振有波形,频率也正常。此时,按下“开机”键,再测12V电源,立即降为9.45V。下图是该机稳压电源局布电路图。
从下图中可知,IC203与IC202(光耦)等为稳压电路提供基准控制回路,当取样电源12V下降时,IC203(uA431)流入IC202内发光二极管的电流下降,IC202内光敏三极管等效电阻变大,控制电源芯片203D6输出的脉冲宽度变宽,开关管导通时间延长,12V端电压回至设定值。

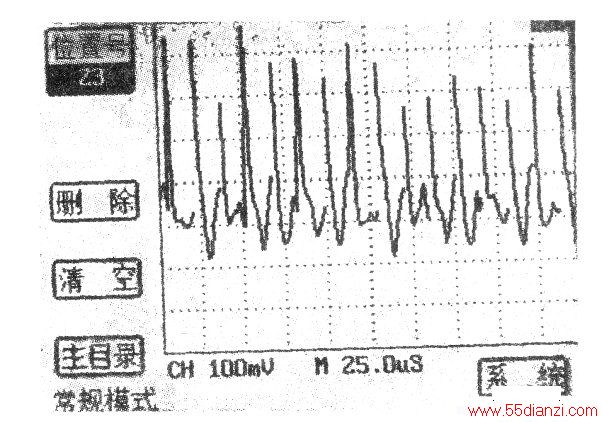

从开机后,12V电压下降,待机时正常来分析,稳压回路基本正常,但带负载能力差。如用万用表测,只会发现负载加重,使电压下降这一现象。而用ET521视波表功能查12V电源,就能及时发现滤波电容C211、C213正端波形,如上图所示。C215正端波形如下图所示。
从波形图中很直观发现滤波不好,波纹幅度大,说明C211,C213已失效。取下后,用ET521示波表电容档测时,容量分别为168μF和127lF。
只说电容测试,ET521示波表也有优点:即可测很大容量的电容,且快速准确。上述两只电容如用普通常用的9205数字表测时,会因该表只能测100μF以下的电容而不能准确判定470μF的容量下降了多少,很容易误判,可导致维修方向错误。用新470μF/25V电容换上后,故障排除。
分析该故障原因,就是因12V滤波不良,导致取样误差信号反馈到开关电源,误致使12V降低,5V也受牵连下降,最终出现开机困难,灯管亮度变暗等几种故障同时出现。
