基于PIC单片机的电风扇自然风发生器

α　　我们使用美国MICroChip公司的PIC16C54单片机制作了一种自然风发生器。它能有规律地控制风扇送风的强弱。传统的电扇通过它可产生自然风，亦可将它直接做在电扇里，即是自然风电扇。
　　
　　一、PIC单片机简介
　　
　　PIC系列单片机是美国Microchip公司推出的8位单片机。其中PIC16C5X是低价商用单片机，内部有程序存储器o．5～2KB、工作寄存器32～80个、33条精简指令；具有内部看门狗(WDT)、时钟／脉冲计数器RTCC、双向可编程I/O口12～20个。PIC的OTP（一次性可编程）型芯片特别适合商品化的开发生产。
　　
　　二、自然风发生器的硬件结构及原理
　　

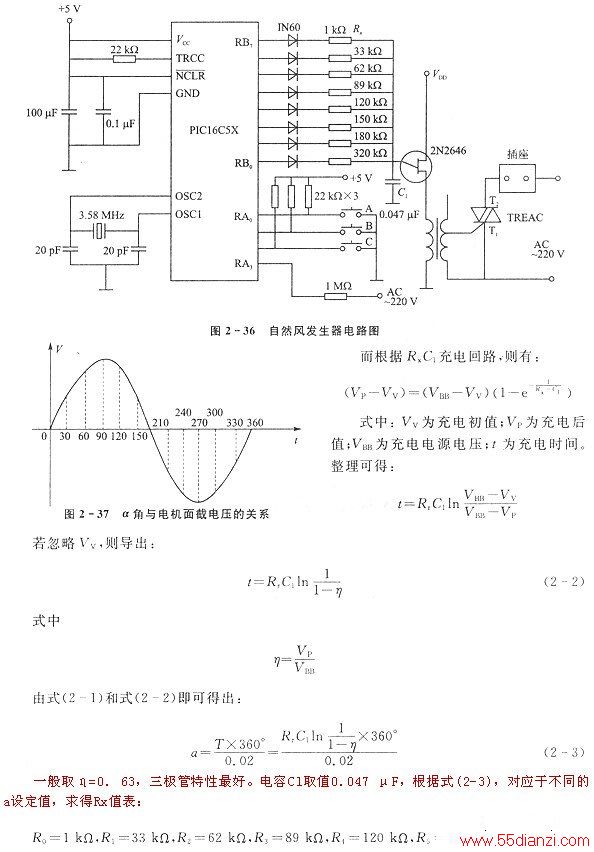

　　要让电风扇产生自然风，即改变电风扇送风的强弱，只须改变电机端的电压和电流。如图2 -36所示，改变晶闸管控制角a，即控制晶闸管开始导通的时间，就能使电机负载上的电压、电流发生变化。图2 -37展示了口角和电机负载电压的关系。
　　

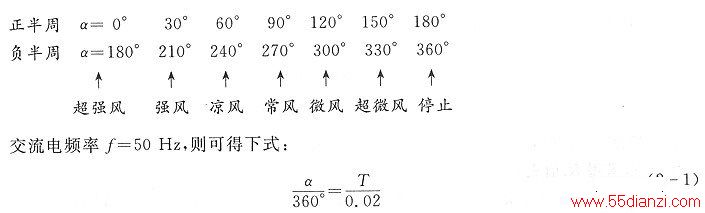

　　α角的变化又可通过电容C1的充放电时间的改变来实现。PIC16C54有规律地选择电阻R1，即可改变电容C1的充放电时间，从而达到改变电风扇送风强弱的目的。控制角口和强弱风的关系如下所示。

　　R7=220 kΩ
　　
　　Rr接于PIC16C54的RBo～RB7口。
　　
　　RA口为启动信号输入口，当A键按下时，自然风发生器开始工作。
　　
　　RA1口为停止信号输入口，当B键按下时，自然风发生器停止运行。
　　
　　RA2口为定时信号输入口，当C键按下时，自然风发生器以定时方式工作。
　　
　　RA3口为交流电相位检测口，用于确定交流电的起始相位。
　　
　　读者可再加上诸如显示、定时值输入等电路，构成更完整的装置。

三、软件框图及程序清单
　　

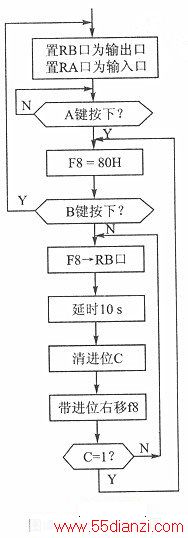

　　程序框图如图2 - 38所示。

　　

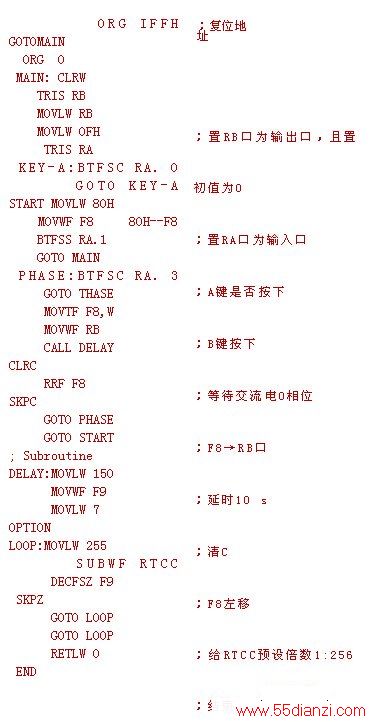

　　程序清单如下：

四、小结

　　上述是一个用PIC16C54控制家甩电器的例子。现在微电脑（单片机）控制的智能家电日益受到欢迎，是家电发展的必然趋势。PIC系列是一种面向商用的单片机种，特别适合于商品开发，其低价、小巧、具备保密位等特点正是开发厂家所需要的。读者潜心思考，必能用PIC自己开发出一系列精巧的产品。
