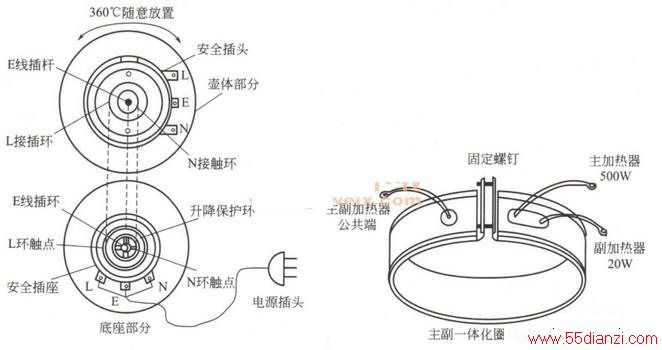

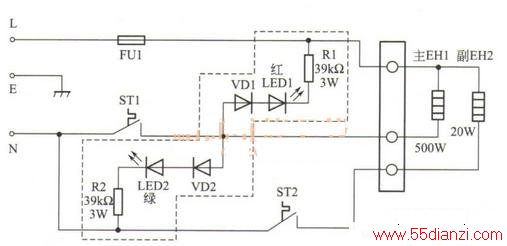

此类电水壶由壶体与底座两部分构成，其中底座为壶体供电，它们的连接如上图所示。该电水壶电路由加热器EH1、EH2，温控器ST1、ST2，过热熔断器FU1、指示灯等构成，如下图所示。
1．烧水、保温电路
当装满水的壶体放在底座上时，在重力的作用下，底座上的升降保护环被压下，将L、N环的触点露出，于是底座输入的市电电压进入壶体电路。当壶体内的水温较低时，温控器ST1、ST2的触点接通，220V市电电压经热熔断器FU1和ST1、ST2输人后，一路利用VD1、VD2半波整流，通过R1、R2限流，为红色发光二极管LEDZ和绿色发光二极管LED2供电，使它们同时发光，表明电水壶处于烧水状态；另一路为加热器EH1、EH2供电，使EH1、EH2加热烧水，使水温逐渐升高。当水温超过温控器ST2的设置温度后，ST2的触点断开，不仅使EH2停止加热，而且使LEDZ熄灭，此时仅由EH1继续加热。当水烧开并达到ST1的温度设置值后，ST1的触点断开，切断EM的供电回路，使它停止加热，同时使指示灯LED1熄灭，表明它进人保温状态。水温随着保温时间的延长而逐渐下降，当下降到ST2的闭合温度后，它的触点接通，不仅使EH2加热，而且使LED2发光，表明该机进人保温加热状态，达到ST2的控制温度后，它的触点断开，EH2停止加热。这样在ST2的控制下，就实现了保温加热控制功能。
2．过热保护电路
过热保护功能由一次性温度熔断器FU1完成。当温控器ST1、ST2异常使加热器加热时间过长，导致加热温度达到FU1的标称值后FU1熔断，切断市电输入回路，实现断电保护。
