2 智能插座的软件设计

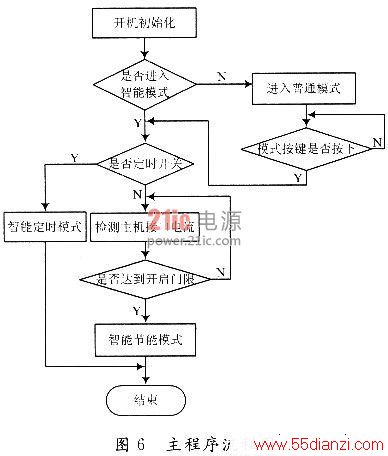

主程序主要完成对I/O，定时器的初始化、读出存储在E2PROM中的系统参数，同时根据模式设定进入相应的处理程序。该插座可运行于3种模式：智能定时模式、智能节能模式和普通模式。模式的切换通过模式按键来选择。参数的测量主要由中断服务程序定时完成。图6为主程序流程图。
由于不同的计算机待机电流大小不一样，因此在使用前需采样主机的待机电流。首先将主机进入待机模式，通过模式按键进入中断后采样此时的电流，并存入E2PROM中。
3 智能插座的测试
将设计的插座按图7的方式连接测试，采用P4双核计算机和17寸显示器进行测试，显示器待机功耗为5W，待机电流约25mA。进入待机状态后，按插座上的采样按钮，将此计算机的待机电流采样存进E2PROM，测试结果表明，当计算机进入待机状态后，插座可以有效的切断显示器的电源。
4 结语
本文设计的智能节能插座，具有智能节能和定时开关功能，也可作为普通插座使用。经过测试，系统显示出了良好的控制效果，不仅使计算机外设的待机功率降为零，同时也起到了保护外设的作用，在节能减排方面具有一定的社会效益和广泛的推广价值。
