目前国内生产和销售的遥控彩电，大都采用电压合成式数字调谐选台遥控系统。遥控器的作用是向外发射经编码调制的遥控指令信号，以控制电视机完成各种功能动作。遥控器种类较多，但其工作原理是基本相同的。遥控器一般由振荡电路、分频电路、时序电路、键位扫描输出电路、键脉冲输入电路、调制器、用户码转换电路、输出电路及红外发射管等组成。
除了编码键盘和少数元件完成的功能外，其它所有功能都在一块集成电路内完成。因此，遥控器电路一般比较简单。本文以东芝CTS-130型遥控器为例，具体分析和讨论遥控器的工作原理，常见故障产生的原因及检查修理方法，并列举检修实例，供参考。
一、工作原理

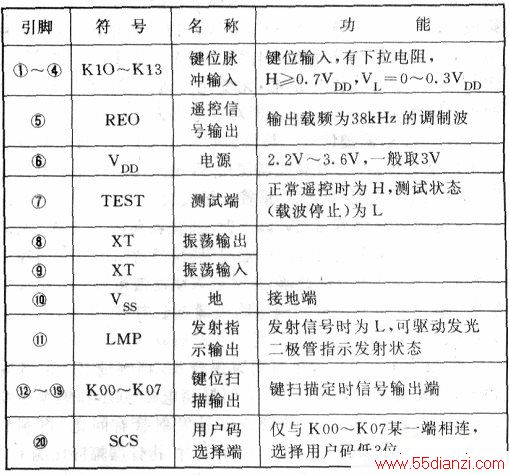

东芝CTS-130遥控器的核心元件是4位遥控处理集成电路TC9012F(与其相同功能的电路还有LC7462M、μPC1943C)，其引脚功能见下表。

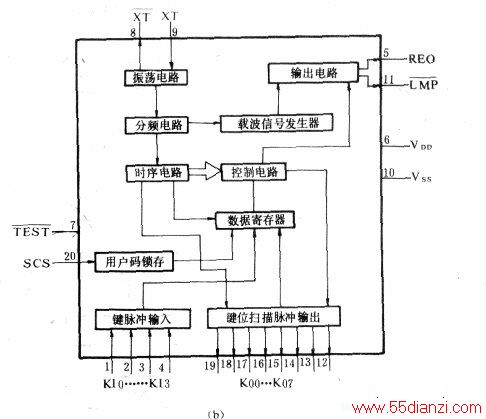

遥控器可设置4×8个功能键，时钟频率为455kHz。遥控器电路原理和TC9012F内部功能框图分别如图(a)和图l(b)所示。
晶振X1、电容C1、C2和1C1(8)、(9)脚内部电路组成振荡器，产生中心频率为455kHz的时钟脉冲，时钟脉冲经IC1内分频电路进行12分频后，产生约38kHz、占空比为1比3的载波信号和时序脉冲。时序脉冲分别加至控制电路、数据寄存器和键位脉冲扫描输出电路，使它们同步工作。键位扫描码有KOO～K07八个输出端，由时序脉冲控制，分时输出扫描信号，并通过编码键盘与键脉冲输入电路形成4×8种编码。K10～K13输入4位并行数据，再串行输出至数据寄存器，经控制电路后送到输出电路，与38kHz载波信号混合调制，由5脚REO端输出，经放大后驱动红外发射管向外发射遥控信号。11脚LMP为发射指示输出端。在REO端输出38kHz已调载波编码信号时，11脚为低电平，可驱动发光二极管显示信号发送状态。8脚XT和9脚XT为振荡输出和输入端，外接晶振Xl和振荡电容，振荡中心频率为400～500kHz，典型应用值为455kHz。6脚VDD和10脚Vss分别为电源和接地端。电源电压为2.2V～3.6V，一般取3V。7脚TEST为测试端，正常遥控时接高电平。KOO～K07为键位扫描脉冲定时输出端，通过键盘与键脉冲输入端相连。K10～K13内有下拉电阻，保证未按键时输入为低电平，其有效电平为：高电平VH≥0.7VDD，低电平VL=O～0.3VDD。20脚scs为用户码（或称系统码）选择端，与KOO-K07某一端相连，选择用户码的低3位，而高位则由母片本身来规定。
VT1为驱动放大管，VD1为红外发射管，R1为偏置电阻。VD2为普通发光二极管，用来指示发射状态。R2为限流电阻。
