多路无线电遥控电 路的原理及其应用

    本文介绍由中山市达华电子厂生产的多路无线电遥控电路（见封底彩图），这些遥控电路采用了新型大容量编码解码集成电路，具有多路信息传输、遥控可靠、性价比高等特点，特别适合于对各种需要无线联接的电器设备的多通道远距离遥控。

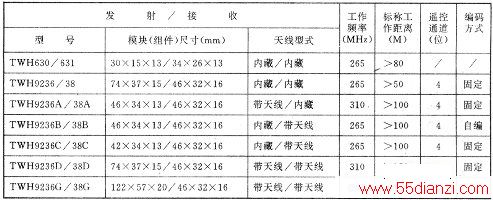

    各型号遥控电路的主要性能见上表。下面以TWH9236G／9238G为例，介绍多路无线遥控电路的原理及其应用。

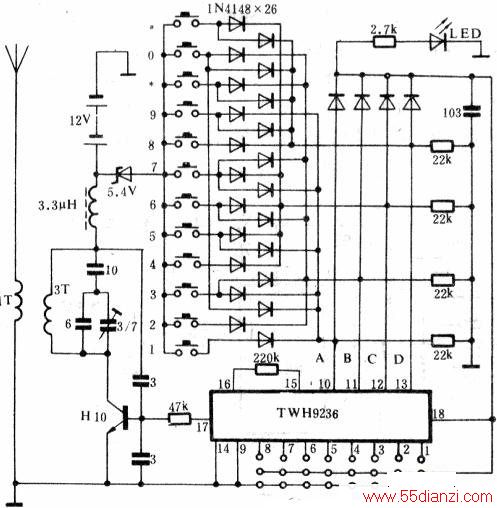

    发射机  TWH9236G型12位无线电遥控发射机电原理图如上图所示。图中TWH9236是一种8位地址可按四种状态组码、4位BCD数据码输入、多路串行输出的编码器。编码可通过1～8脚地址线“接正”、“接负”、“悬空”，以及“接1脚”来设置。12个操作键与二极管组成十二一四线选通门，再与TWH9256编码电路10～13脚4位数据输入端配接，在17脚输出经编码的串行数据脉冲。

    超高频发射部分由晶体管H10等组成。被编码电路输出串行脉冲调制的约265MHz射频信号，由天线发射出去。各操作键同时也是电源开关，在无按键按下时，A‘点（即TWH9256的vDD端）无电压，超高频发射管截止，整机电流为零。

    接收模块接收模块是由接收、放大、振荡、解调、整形、解码等单元电路通过固化而成的。此模块是一个一致性好、免调试、安装简便的一体化遥控接收专用电路。

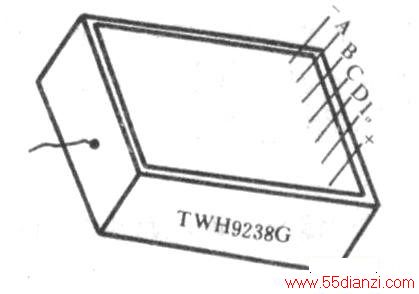

    上图示出了TWH9238G接收模块外形。它有7根引出脚，工作电源为+6V。静态守侯电流仅为1.5mA。Io为解码有效输出端，D～A是4位按BCD码组合（相加）输出的控制数据端。各输出端可直接推动中小功率晶体管或其它’BCD扩展译码电路，配合各类终端执行机构，实现1～12路50～150m的遥控操作。

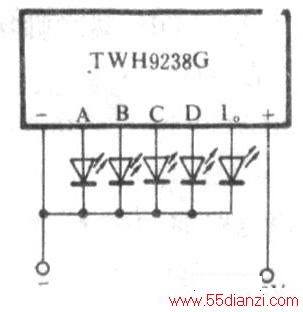

    测试电路遥控电路按上图进行连接。要在接收模块TWH9238G各输出端接入5只高亮度发光二极管，以配合TWH9236G发射机进行简单的功能检测实验。操作发射机上第一、第二、第四、第八通道时，接收模块输出端A、B、C、D的发光管单独点亮，而操作其它通道时．A～D路将有2～3只发光管同时被点亮。Io端的二极管在操作键按下时被点亮，松开时熄灭（相应控制输出端呈高电平锁定输出）。

    应用TWH9238G虽然只有4个数据输出端，但它的BCD码可以直接与数字扫描电路联接，解出与TWH9236G发射机相对应的12位信号码。它也可以用来制作12路遥控开关电路或母子式（即1个12位遥控发射机遥控放置于150m范围内任意地方的12个独立接收开关装置）多单元控制电路。

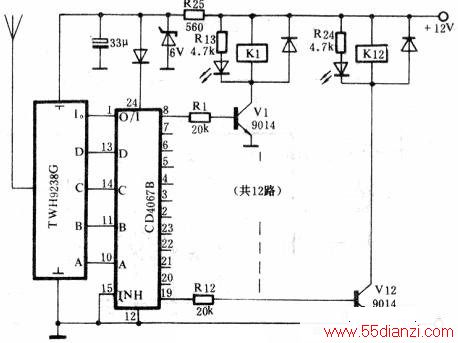

    采用一片CD4067十六选一双向电子开关，对接收模块输出的4路数据进行2次译码，便可方便地得到12路遥控通道，其电路原理如下图所示。这种电路的控制属于非锁存方式，按下按键，对应的继电器吸合，松开按键继电器释放。

    采用无线电遥控组件能方便地对原来没有遥控功能的电器进行改造，用户可根据实际需要，进行选择1～12路、固定编码或采用拔码开关的自端码以及无编码电路、锁存与非锁存控制及互锁存方式，空阔地遥控距离为20～lOOOm，实际使用时应留一定的余量，以保证在各种使用环境F的可靠性。
