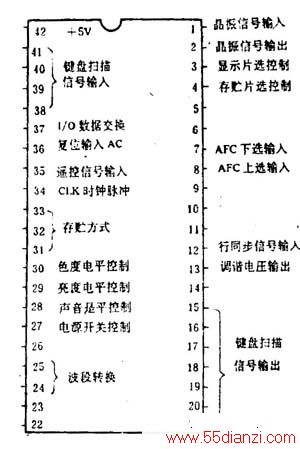

M50431－10lSP（各引出脚功能见图）是一块四位微处理机，
它和存贮电路以及一些接口电路组成一个电压合成方式控制电路。它的15～21脚键盘扫描输出和38～41脚键盘扫描输入构成键盘矩阵电路，对键盘进行分健定时扫描。当某一键按下时，微处理机就输人代表该功能的数字码，内电路对该数字码进行译码后，形成该键指令的地址码，并按该码从内存贮器（ROM）中取出相应的操作指令，然后根据预先设计好的程序进行操作，以实现对频段的转换、音量、亮度、色饱和度、自动搜台等功能的控制。操作完成后，选通外部存贮器存入结果。
M58655P是一块电可改写可编程的外部存贮器。用一根双向数据线和微处理机相连，它主要将CPU输出的每个信道预置时代表调谐电压、音量、亮度、色饱和度等的数字码记忆下来，供以后选用，即使关掉电源也仍然能保持，当重新预置时又可重新改写。由于在预置时要改写某信道原来的数字码，所以该集成块除+5V的工作电压外还需要-30V的电压。④脚为片选端与微处理机④脚相连，低电平时被选中，⑦⑧⑨脚为存贮方式选择，分别与微处理机的31、32、33脚相连。6脚为时钟CLK输入端，因为当存贮器被选中时，任何工作方式都需要时钟定时并按微处理器规定的顺序进行。
M50453－012P是一块屏幕显示集成块，它在微处理机控制下，在屏幕上显示节目号、音量值以及自动关机剩余时间等字符。由于本电路的15脚接地，所以采用串行方式从12脚输入数据。14脚为片选端。M50453－012P除需要在时钟脉冲控制下工作外，还需从5脚输人场频脉冲，6脚输人行频脉冲用以控制显示的上下位置。3脚输人RC振荡脉冲，调节3脚外接的VR071可以改变显示字符在左右方向上的位置。
LA7910是频段转换开关，在微处理机输出的调谐不同频段的脉宽调制电平时，它根据微处理机24、25输出的对应的频段转换信号，分别从1、2、7、输出与之对应的12V电压，使电调谐器分别工作在L频段、H频段和U频段，从而实现了频段的切换。
CX20106A和一只PH302B以及一些外围电路组成了遥控接收电路，它主要将载频为40kHz的红外遥控信号接收后经过内电路的放大、限幅、检波、整形后从7脚输出，使微处理机得到代表不同功能的数字码，从而实现对电视机的控制。调节1脚与电源间接人的可变电阻VR1302可以改变CX20106A内带通滤波器的频率，使之保持40kHZ左右，与遥控编码载频相对应，使放大器的增益增大，抗干扰能力增强。
M50460－01P是遥控编码集成块，它和一个455KHz的晶体与红外发射二极管构成了遥控发射电路。当键盘上的某一键按下时，它产生代表该功能的编码信号，调制在40kHz的载频上，经过红外发射二极管发射出去。
1．电源启动
接上电源，打开电源开关时，只有副电源工作，而主电源由于继电器处于常开状态而不能接通，此时机子处于预备状态。当按下机子上或遥控板上的电源启动按键时，微处理机27脚由低电平（0V）变到高电平（4.5V）使电源开关管Q002由截止变为导通，从而使继电器常开点闭合，主电源得电而工作。
2．自动搜台与手动调谐
本机的自动搜台操作非常简单，只需按一下机子面板上的自动搜台键AS(＋）或AS（－），即可自动进行搜台，此时微处理机 17与38或17与39被导电橡胶短接，而输人自动搜台的上选指令或 下达指令。微处理机对该指令进行译码后从ROM存贮器中取出 对应的搜台程序进行操作。
在搜台的过程中，微处理切需要检测两个信号。一是由Q902 输出的行同步脉冲信号。二是由图像中放部分送来控制Q004、 Q005的AFC电压。具体过程如下：
行同步脉冲信号的检测：微处理机12脚输入由Q902送来的行 同步脉冲。搜台时微处理机对行脉冲进行计数，在1.2ms内计数 到14至24个脉冲时，说明有行同步信号存在，反之则不存在。
AFC信号电压的检测：Q004、Q005受AFC电压的控制。由 于二个管子的基极偏置不同，在无AFC电压时Q005截止，微处理 机的7脚为低电平（0V），Q004饱和，微处理机的8脚为高电平 （5V).在搜台的过程中，当刚收到电视信号时，中频信号往往会 偏离38MHz，这时中放通道就会输出AFC电压加到Q004、Q005 的基极, 以改变两管的导通情况。由于AFC电压与38MHz的偏离， 成反比，微处理机就根据这个特点对频率进行跟踪。当7脚电位 升高时，执行下搜台操作，8脚电位降低时执行上搜台操作，直至调谐准确，使中频始终保持在38MHz附近，此时AFC电压为0 或变化很小，使Q004、Q005保持初始状态，因此AFC电压是微处 理机识别有无电视信号，并根据其变化确定上选或下选的重要因素。
当以上两过程完成后，微处理机将此时的节目数据存人存贮器中，以供以后收看。
向上搜台时，当调谐电压搜索到某一频段高端时，跳变到 下一频段低端得准备约20mS后，才继续由低向高搜台，直到搜到电视节目为止。向下搜台时过程相反。
手动调谐：手动调谐时，按下面板上的频率微调（＋）或频率微调（一）时，微处理机将执行手动调谐程序, 进行向上或向下选 台, 当按键释放后程序停止执行, 调谐电压“锁定”。
3．音量控制
当按下音量（＋）或音量（－）时，微处理机开始执行音量增大或减小的程序，此时它的28脚电压就在0.2V～5.6V之间变化。该变化电压通过Q901倒相放大后送到伴音电路AN5250的6脚，以实现对音量的控制。
4．亮度、色饱和度的控制
同音量控制的过程一样，当按下亮度（＋）或亮度（－）、色饱和度(+)或色饱和度(一)按键时,微处理机便开始执行上述功能。从29输出0.2～10V变化的电压加到AN5612的4脚对亮度进行控制。从30脚输出0.2～10V变化的电压，通过Q903放大后加到AN5612的16脚对饱和度进行控制。
5．屏幕显示
当按下屏幕显示键后，M50453－012P在微处理机的控制下，由7脚输出显示信号通过Q007倒相放大后加到绿枪激励管Q352的发射极，显示正在收看的节目号位字符。当在音量调节和在进行频道选择时,在微处理机的控制下, M50453－012P通过Q007也在屏幕上显示音量级数和频道号位字符。
