2）若开关量信号硬件电路故障时，上电即报警，无法复位；模拟量信号误报警，一般可以复位的。当输入电源（直流回路DC530V）异常、充电接触器上电后未正常动作时，在上电、起动、停机过程中、运行中，均有可能报出1）中的各种故障内容。
下文结合实际电路，讲解故障检修方法。

二、7.5kW变频器电压检测与保护电路
该机型的电压检测电路共分三部分：输入电源电压检测电路、输出电压检测电路和直流电压（有时称高压侧，有时称直流母线）检测电路，对信号的作用、报警内容和故障信号屏蔽方法各有不同。

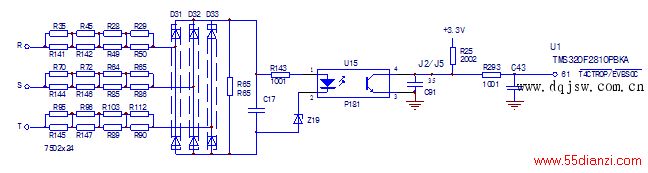

1、R、S、T输入电源电压检测电路，电源原理在上文（见图5后文）已有说明，此处从略。
