如何减少变频器对电机的损伤

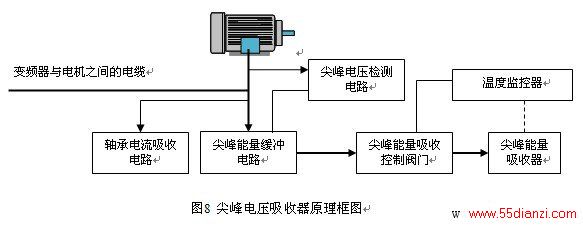

SVA尖峰电压吸收器的原理框图如图8所示，它的工作过程如下：
1)    尖峰电压检测电路实时检测电机电源线上的电压幅度；
2)    当检测到电压的幅度超过设定的阈值时，控制尖峰能量缓冲电路，使其吸收尖峰电压的能量；
3)    当尖峰电压的能量充满尖峰能量缓冲器时，尖峰能量吸收控制阀门打开，使缓冲器中的尖峰能量泄放到尖峰能量吸收器，将电能转变成热能；
4)    温度监控器监测尖峰能量吸收器的温度，当温度过高时，适当关闭尖峰能量吸收控制阀门，减小能量的吸收（在保证电机受到保护的前提下），避免尖峰电压吸收器过热而损坏；
5)    轴承电流吸收电路的作用是将轴承电流吸收掉，保护电机轴承。

尖峰吸收器与前面所述的du/dt滤波器、正弦波滤波器等电机保护方法相比，最大的好处是，体积小、价格低，安装简便（并联安装）。特别是功率较大的场合，尖峰吸收器在价格、体积、重量等方面的优点很突出。另外，由于是并联安装，不会产生电压降，而du/dt滤波器和正弦波滤波器上都会有一定的电压降，正弦波滤波器的电压降接近10%，这会导致电机的转矩降低。
