变频器的一般主电路

变频器的一般主电路变频器是一种能够简单、自由地改变交流电机转速的一种控制装置。简单地说变频器是通过改变电机输入电压的频率来改变电机转速的。从电机的转速公式 n=60f(1-S)/P ；可以看出，调节电机输入电压的频率f，即可改变电机的转速n。

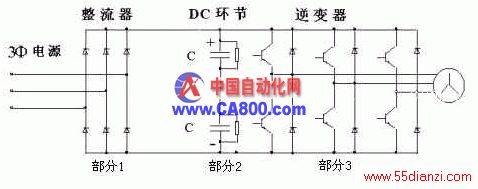

目前几乎所有的低压变频器均采用以下主电路结构：


部分1称为整流器，作用是把交流电变为直流电，部分2为无功缓冲直流环节，在此部分可以采电容作为缓冲，也可用电感。部分3是逆变器部分，作用是把直流电变为频率可调整的三相交流电。中间环节采用电容器的这种变频器称之为交直交电压型变频器。
