第一步:在输入控制端子中选择若干个端子(附表中为3个)作为多档转速输入控制端;
第二步:预置各档转速的运行频率。
(2) 多档转速的控制特点
变频器在实现多档转速控制时, 需要解决如下的问题:
一方面，变频器每个输出频率的档次需要由三个输入端的状态来决定;
另一方面，操作人员切换转速所用的开关器件通常为按钮开关或触摸开关，每个档次只有一个触点。

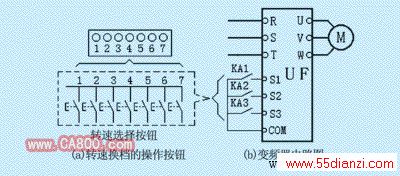

所以，必须解决好转速选择开关的状态和变频器各控制端状态之间的变换问题，如图9所示。
图9 多档速控制特点
针对这种情况, 通过ｐｌc来进行控制是比较方便的。
(3) 控制实例
某生产机械有７档转速, 通过７个选择按钮来进行控制。
