变频器控制下的速度与频率

现有一异步电机(380v,50hz,1380,2对级），想用开环控制，模拟量控制（4-20MA)在0-2000转，请问怎么算出最大给定频率？即20MA时想让他转2000转，最大给定频率应是多少？是2000*50/1500还是2000*50/1380还是（2000+120）*50/1500什么？
据说是控制，V/F控制等等可能各有不同，请解释下
答：1、开环控制下，你这个频率值是没法进行准确计算的，只能先大概估算一下频率区间，然后再在实际试验中逼近。

2、你先用2000*50/1500估算一下，得出频率值67Hz。而实际上，2000转对应的频率值肯定是大于67Hz的（因为有转差存在）。然后你以67Hz为起点，逐步增加频率值，直至转速达到2000转，记下此时对应的频率值，这个值即为最大频率。

关于采用4-20mA的电流信号，用MM440做开环控制（V/F模式），相关的问题有两个。

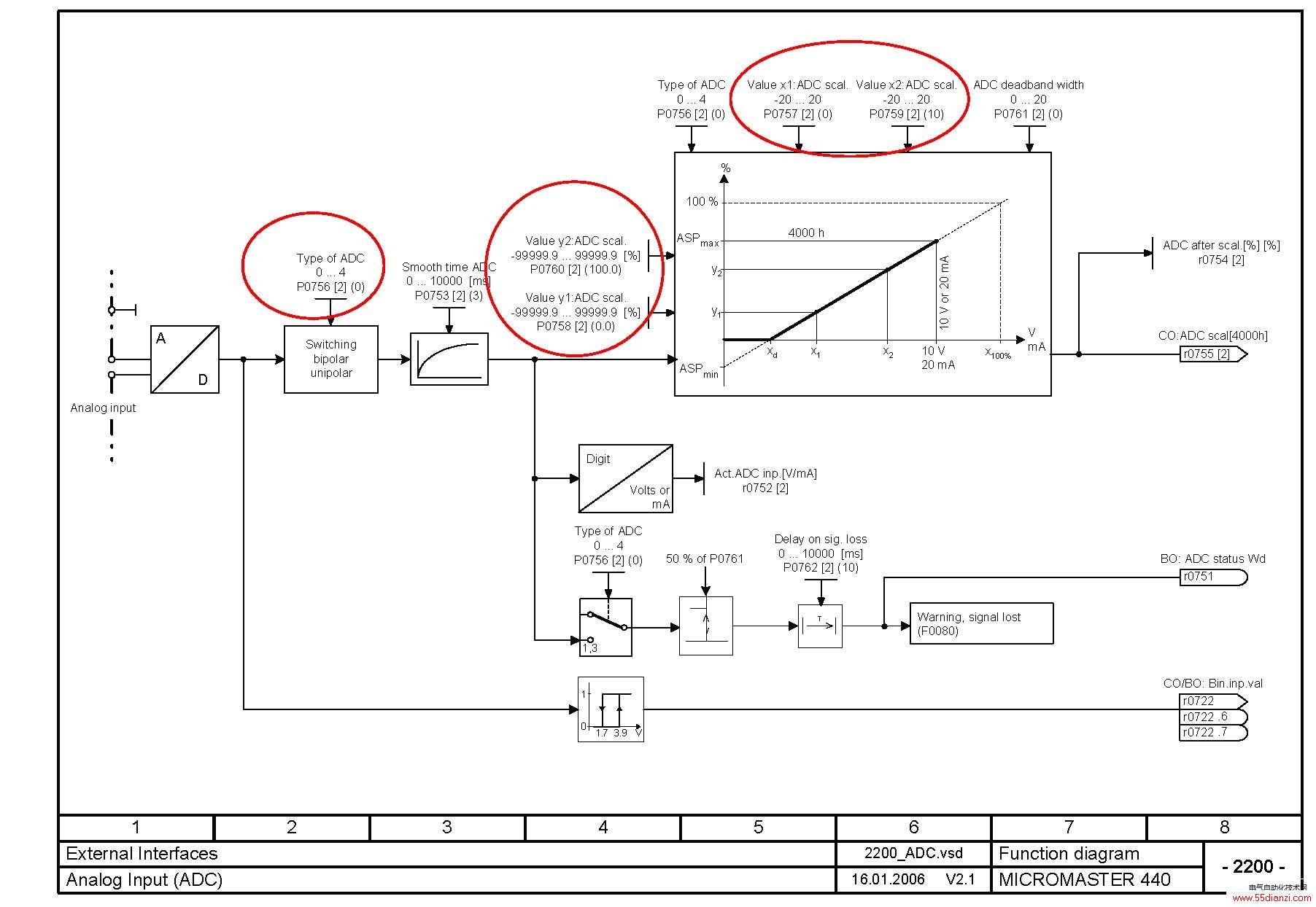

第一，给定输入，要把Y1和Y2与X1和X2对应设置正确。见功能图红圈部分，并看好了那张图是如何将给定输入规格化成0-100%的。图中只标注了Y1和Y2，应该把X1和X2的4-20mA也设置正确，否则，给定信号旋到底，停不下车来；

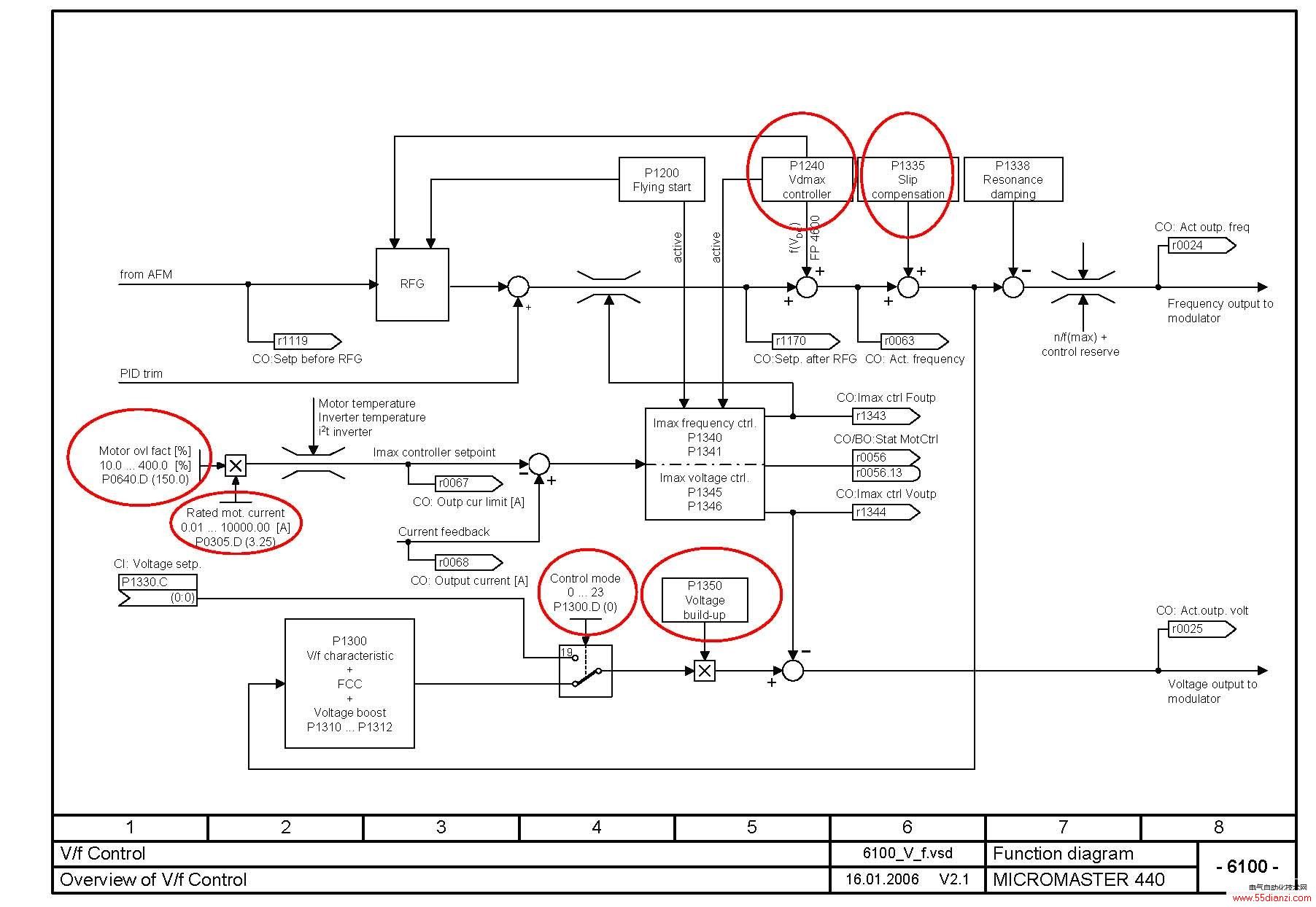

第二，就是V/F控制，这是第二张图给出的控制结构，上面的参数要对照大全看懂了正确设置。值得注意的是：一个过载倍数P0640，一个滑差补偿要等于100%，这样当负载在空载和满载变化时，电机可以不丢转。
当然还有其他的设置要做，这里不再赘述。看看“快速调试”章节即可。
对于补充说明的补充。采用矢量控制当然很好，但是鉴于你对MM440的熟悉程度，推荐使用V/F控制，这样调试相对简单，性能也还不错。等你玩熟了MM440再做矢量控制。逐步深入的应用比较稳妥呦。

可将图片下载查看，本图片是高清图片。
