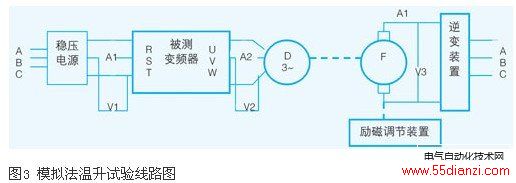

通常采用模拟法（机组试验设备）进行温升及其它试验，如图3所示。
图注：d：电动机；f：直流发电机；a1：输入电流表；a2：输出电流表；a3：直流发电机输出电流表；v1：输入电压表；v2：输出电压表；v3：直流发电机输出电压表。
采用模拟法就是电动机为变频器的负载并通过连接轴驱动直流发电机，三相交流逆变装置将直流发电机发出的电能回馈给电网。通过调节直流发电机的励磁改变变频器负荷的大小，整个试验过程操作简单使用方便，损耗的能量最小。这种方法不适于矢量变频器零转速及低转速的试验，因为直流电压过低时会逆变失败。另外逆变器为非正弦波时会对电网有谐波干扰。对机组试验设备有如下要求：电动机与直流发电机同轴连接组成发电机组；电动机的额定电压及容量要与变频器匹配；直流发电机的容量不低于电动机容量的110%。
