5、 采用电抗器 在变频器的输入电流中频率较低的谐波分量（5次谐波、7次谐波、11次谐波、13次谐波等所）所占的比重是很高的，它们除了可能干扰其他设备的正常运行之外，还因为它们消耗了大量的无功功率，使线路的功率因数大为下降。在输入电路内串入电抗器是抑制较低谐波电流的有效方法。根据接线位置的不同，主要有以下两种：（1）交流电抗器 串联在电源与变频器的输入侧之间。其主要功能有：a、 通过抑制谐波电流，将功率因数提高至（0.75-0.85）；b、 削弱输入电路中的浪涌电流对变频器的冲击；c、 削弱电源电压不平衡的影响。削弱。具体方法有：（1） 设备的电源线和信号线应量远离变频器的输入、输出线；（2） 其他设备的电源线和信号线应避免和变频器的输入、输出线平行；
四、PowerFlex 7系列变频器的对策
由上述介绍可以看出，线路干扰的原因复杂，解决问题的路径也不一样。部分问题的解决依靠电气布线、回路配置等通用手段，另一随着变频器的发展，其本身抗干扰的能力已经得到加强。作为国际知名品牌AB旗下的PowerFlex 7 系列变频器在这方面技术更为领先。当然，其具体表现是体现在相关器件的配置上。
1、内置直流母线电抗器

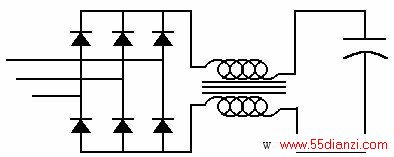

作用：抑制谐波，当变压器到变频器电缆距离较短时，线路电抗较低时，需要加输入电抗器以提高阻抗。特点：体积小，内置与变频器，无需额外安装空间。自身损耗小。示意如图：
