变频器中几种典型的在线电压电流检测方案设计
点击数：7843 次 录入时间：03-04 11:43:57 整理：http://www.55dianzi.com 变频器

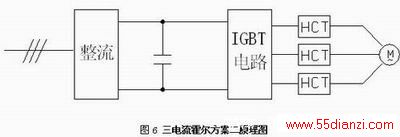

霍尔电流传感器是应用霍尔效应原理的新一代电流传感器，能在电隔离条件下测量直流、交流、脉动以及各种不规则波形的电流。由于闭环霍尔电流传感器的响应时 间小于 ,因此出现短路时，霍尔输出电流信号经采样电阻转换成电压信号及时送到DSP，在IGBT 10us短路安全时间内封锁PWM驱动信号输出，使IGBT得到可靠的保护。当然，同电压霍尔一样，必须提供电流霍尔正常工作所要求的电源电压，且电源电 压误差不超过±5%。同时选择电流霍尔元件时，线性范围必须满足IGBT最大工作电流的范围。三电流霍尔方案中，直流侧霍尔用来检测桥臂直通故障，对响应 指标有较高要求，输出侧两相电流检测用来完成死区补偿、无跳闸电流闭环、过载、过流电流检测。图6.中的三霍尔方案二去掉了直流侧霍尔，直通保护通过智能 驱动光耦来保证，输出侧三霍尔除实现图5中两霍尔功能外，还可进行输出缺相检测。
2)线性光耦方案
变频器输出电流经低阻值、低感抗、高精度的采样电阻进行采样，把得到的电压信号经线性光耦隔离、放大后送到DSP，经DSP内部处理对变频器进行保护，具 体电路可参考电压测量中线性光耦的电路，只是输入信号端稍有不同。这种用法普遍应用在小功率变频器中。采样电阻值的选择应兼顾最小的功耗和最大的精度这两 个因素。上一页 [1] [2]
