变频器选型、安装、测量与接线规范

变频器选型、安装、测量与接线规范

点击数:7436 次   录入时间:03-04 11:36:41   整理:http://www.55dianzi.com   变频器

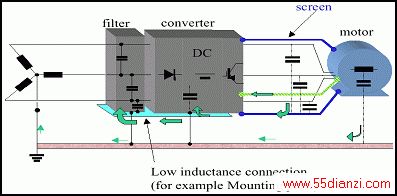

图5 带有屏蔽电机电缆的噪声电流流向

如果高频噪声电流Is有一条正确的通道,则高频噪声是可以得到抑的。如果使用非屏蔽电机电缆,则高频噪声电流Is以一个不确定的路线流回变频器,并在此回路中产生高频分量压降,影响其他设备。为使高频噪声电流Is能沿确定路线流回变频器,需要采用屏蔽电机电缆。电缆屏蔽层必须连接到变频器外壳和电机外壳上。当高频噪声电流Is必须流回变频器时,屏蔽层形成一条最有效的通道。

虽然,噪声电流不会在ZE上出现压降,但是在电源阻抗ZN上还会出压降影响其他电气设备。

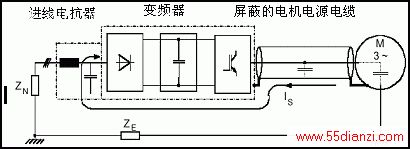

图6

为此,无线电干扰抑制滤波器应安装在变频器的输入端。这样一来流会电源的噪声电流会大大减少。

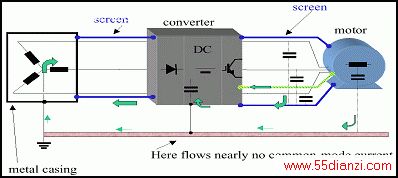

图7

(2)变频器作为噪声接受器

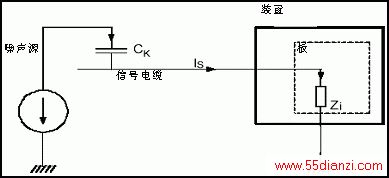

图8 无屏蔽信号电缆的耦合电容

将EMC影响减为最小的措施

西门子公司所有变频器设计为运行在一个可能存在着较高的电磁干扰(EMI)工业环境中。通常,好的安装经验可以确保变频器安全和无故运行。然而,如果遇到问题,请参考以下的建议及相关措施。

(1)确保传动柜中的所有设备接地良好,使用短和粗的接地线连接到公共接地点或接地母排上。特别重要的是,连接到变频器的任何控制设备(比如一台PLC)要与其共地,同样也要使用短和粗的导线接地。最好采用扁平导体(例如金属网)因其在高频时阻抗较低。
电机电缆的地线应直接连接到相应变频器的接地端子(PE)。

(2)安装变频器时,建议安装板使用无漆镀锌钢板,以确保变频器的散热器和安装板之间有良好的电气连接。

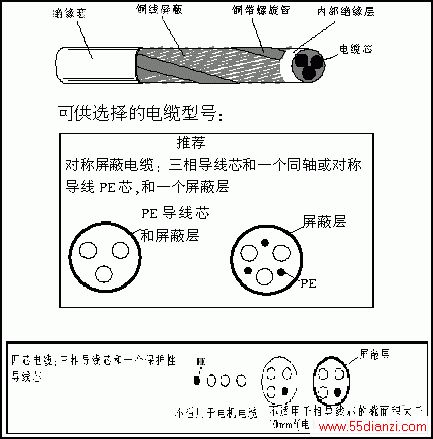

(3)为有效的抑制电磁波的辐射和传导,变频器的电机电缆必须采用屏蔽电缆,屏蔽层的电导必须至少为每相导线芯的电导的1/10。


图9

(4)控制电缆最好使用屏蔽电缆。一般来说,控制电缆的屏蔽层应直接在变频器的内部接地,另一侧通过一个高频小电容(例如3.3nF/3000V)接地。当屏蔽层两端的差模电压不高和连接到同一地线上时,也可以将屏蔽层的两端直接接地。信号线和它的返回线绞合在一起,能减小感性耦合引起的干扰。绞合越靠近端子越好。模拟信号的传输线应使用双屏蔽的双绞线。不同的模拟信号线应该独立走线,有各自的屏蔽层,以减少线间的耦合。不要把不同的模拟信号置于同一个公共返回线。低压数字信号线最好使用双屏蔽的双绞线,也可以使用单屏蔽的双绞线。
