一．对象：
1.三菱PLC：FX1N-40MR+FX1N-485BD
2.三菱伺服放大器：MR-J3-20A+HF-KP23
3.接线图如下：
1）CN3接口：
2）.多台连接图：
注：最后一台伺服的放大器请短接TRE与RDN。
二．通讯规格
1.伺服放大器通讯规格
1）.波特率（bps） 9600/19200/38400/57600/115200异步通讯方式。
2）.传送代码： 起始位：1位 数据位：8位 校验位：1位（偶校验）
停止位：1位
3）.传输协议：字符方式 半双工通讯
2.伺服参数的设定：
1）.串行通讯波特率No.PC21 设置的通讯速度必须与主站的通讯速度相同。
2） . RS-422通讯应答延迟时间 No.PC21
3） .站号设定 No.PC20
3．通讯协议请参考技术手册。
4 . PLC的设置
使用无顺序协议需要对通讯规格D8120 进行设定。其中包含波特率，数据长度，奇偶校验，停止位和协议格式等。这里对D8120设置如下：
b15 b0
0000 1100 1000 0111
0 c 8 7
即 起始位1位，数据长度为8位，1位偶校验，停止位1位 通讯速率9600

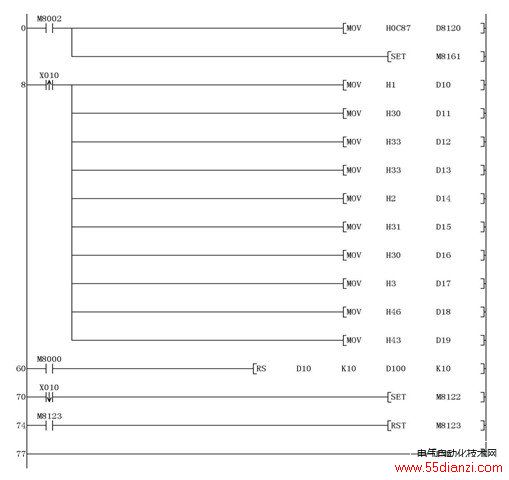

三. PLC与伺服放大器之间的通讯程序如下：
此程序以读出站号0的放大器的报警记录（最新）为例：
