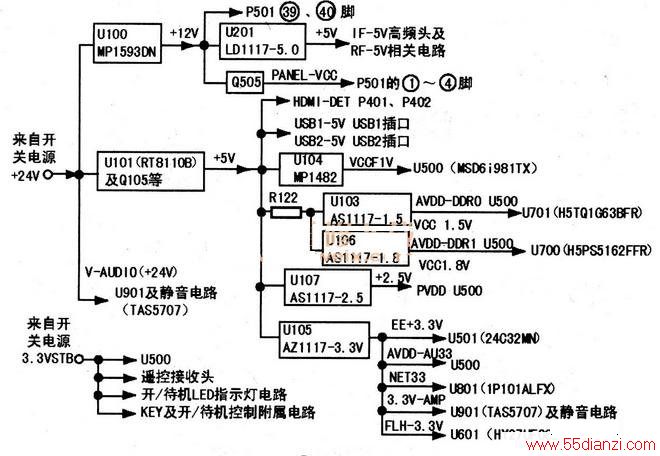

TCL王牌MS28机芯液晶彩电电源供电流程框图如下：
由图可看出，开关电源板主要送来＋24V和3.3VSTB待机电压。其中，＋24V电压第一路作为V-AUDIO电压送给音频功放（U901）及静音电路；第二路送入DC/DC转换块U100（MP1593DN）输入端，经U100降压后输出端输出＋12V电压。该＋12V电压又被分为三路：第1路作为背光电源电压，送至LVDS插座P501的39、40脚；第2路送至DC/DC转换块U201（LD1117-50）输入端，经U201降压后输出＋5V电压。该电压作为IF-5V、RF-5V电压，被送至高频头及相关电路；第3路作为显示屏电源PANEL-VCC，经开关管Q505控制后被送至LVDS插座P501的①～④脚。
上述＋24V电压的第三路送入DC/DC转换块U101（RT8110B）及Q105构成的降压电路输入端，经降压后输出的＋5V电压又被分为六路：第1路作为HDMI-DET电压送至HDMI信号输入插座P401、P402供电端；第2路作为USB1-5V、USB2-5V电压，被送至USB1、USB2插口等电路；第3路被送入DC/DC转换块U104（MP1482）输入端，经U104降压后输出＋＋1V电压作为VCC1V，被送至主控芯片U500的VDDC端；第4路经电阻R122限流后被分别送入U103（AS1117-1.5）、U106（AS1117-1.8）输入端。其中，U103输出的VCC1.5V电压被分别送至主控芯片U500的AVDD-DDRO端及U701（DDR3存储器）的VCC1.5V端，而U106输出的VCC1.8V电压则被分别送至主控芯片U500的AVDD-DDR1端及U700（DDR2存储器）的VCC1.8V端；第5路被送入DC/DC转换块U107（AS1117-2.5）输入端，其输出的VCC2.5V电压被送入主控芯片U500的PVDD端；第6路被送入DC/DC转换块U105（AZ1117-3.3）输入端，其输出的＋3.3V电压被分为五路：第1路作为EE＋3.3V电压被送至U501（EZPROM存储器）的⑧脚；第2路作为＋3V3电压被送至主控芯片U500的AVDD-AU33端；第3路作为NET33电压被送至网络芯片U801的相关供电端；第4路作为3.3V-AMP电压被送至音频功放块U901及静音电路的3.3V-AMP供电端；第5路作为FLH-3.3V电压被送至U601（FLASH存储器）的供电端。
开关电源输出的3.3VSTB电压主要被分为四路：第1路送至主控芯片U500的3.3VSTB电压端；第2路送至遥控接收头；第3路送至开／待机LED指示灯电路；第4路送至KEY（键盘电路）及开／待机控制等附属电路。
