TCL王牌液晶彩电PE081C5电源板适用机型与组成

机芯编号

显像管或显示屏型号



行输出变压器型号



高频头型号

  图纸交换或购买 主要芯片

CPU：      小信号处理电路：          行场信号处理：        视频信号处理：        色彩处理电路：      数据存储器：

适用机型  L32CE670、L32E4550A、L32F2350B、L32E5020E、L32E4500A、L39E5690A-3D、乐华LED42C750 性能数据



相关资料

   PE081C5电源板 型号全称为：08-PE081C5-PW200AA、40-E081C5-PW11XG。开关电源驱动电路采用OB2273A十MOs开关管组合方案，一是产生12V电压，降压后产生3.3VSB电压，为主板控制系统供电，二是产生24V电压，经开／关机电路控制后，为主板和背光灯板等负载电路供电。

备 注

　

www.55dianzi.com

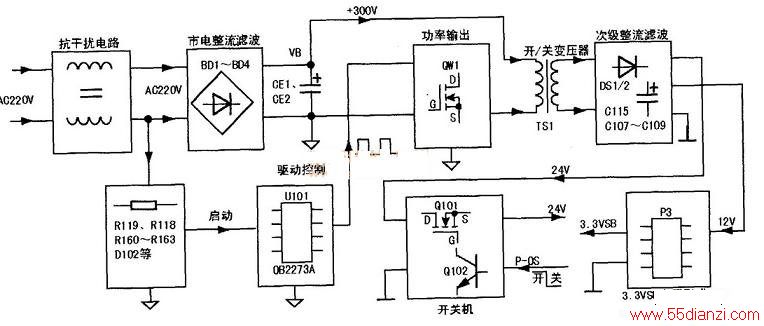

　　PE081C5电源板电路组成框图见下图所示。由抗干扰和市电整流滤波电路、开关电源电路、开／关机控制电路组成。
