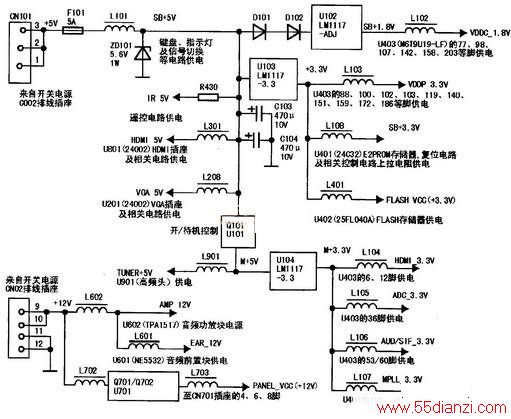

该机芯的供电流程框图如下图所示。由图可知，来自开关电源的＋5V电压，从电源板送至主板上插座CN101的①、②、③脚，然后经保险管F101、电感L101作为BS＋5V电压。该电压被分为七路：第1路送至按键板作为KEY电路、指示灯电路及信号切换电路的工作电源；第2路经电阻R430作为IR_5V电压被送至遥控接收头；第3路经L301作为HDMI5V电压，为HDMI插座CN801及存储器U801等HDMI相关电路供电；第4路经L208作为VGA5V电压为VGA插座及存有VGA信号显示格式存储器U201等VGA相关电路供电；第5路经D101、D102送至DC/DC变换块U102（LM1117-ADJ）输入端，经降压后获得SB＋1.8V电压，再经L102作为VDDC_1.8V电压为主控芯片U403（MST9Ul9A_LF）的77、98、107、142、158、203脚供电；第6路经DC/DC变换块U103（LM1117-3.3）获得＋3.3V电压。此3.3V电压被分为三路：第1路经L103作为VDDP_3.3V电压为U403的88、100、102、103、119、140、151、159、172、186等脚供电；第2路经L108作为SB＋3.3V电压，为EEPROM存储器U401（24C32）、复位电路及相关控制电路的上拉电阻供电；第3路经L401作为FLASHVCC（＋3.3V）电压为FLASH存储器U402（25FL040A）供电。上述BS＋5V电压的第7路经Q101、U101作开／关控制后被分为两路：第1路经L901作为TUNER＋5V电压为高频头U901供电；第2路经DC/DC变换块U104（LM1117-3.3）形成3.3V又被分为四路：第1路经L104作为HDMI-3V电压1，为U403的⑥、12脚供电；第2路经L105作为ADC_3.3V电压，为U403的36脚供电；第3路经L106作为AUD/SIF3.3V电压为U403的53、60脚供电；第4路经L107作为MPLL3.3V电压为U403的105、157、218脚供电。送至主板上CN101插座⑨、⑩脚的＋12V电压被分为二路：第1路经L602又被分为两路，一路作为AMP_12V电压为音频功放块U602（TPA1517）电源，一路经L601作为EAR12V电压为音频前置放大块U601（NE5532）工作电源；第2路经L702送入由Q701、Q702及U701构成的开关电路作开、关控制，再经L703作为PANELVCC（＋12V）送至LVDS插座CN701的⑥、⑦、⑧脚为逻辑板上的显示屏驱动电路供电。
