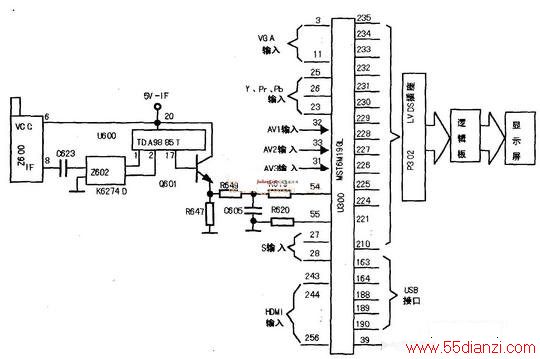

另外,该机芯的VGA视频信号从U300的③、④及⑧~11脚输入;Pr、Pb、Y信号从U300的26、23、25脚输入;AV1、AV2、AV3视频信号分别从300的32、33、31脚输入;;S端子C、Y信号从U300的27、28脚输入;HDMI信号从U300的243、244、246、247、249、250及252~256脚输入;USB插口信号则经U300的163、164、188、189、190等脚输入。上述信号先经图像信号选择开关切换,后续处理与TV图像信号基本相同。由于HDMI已经是数字信号,则不需A/D变换。AV视频信号从U300的39脚对外输出。
