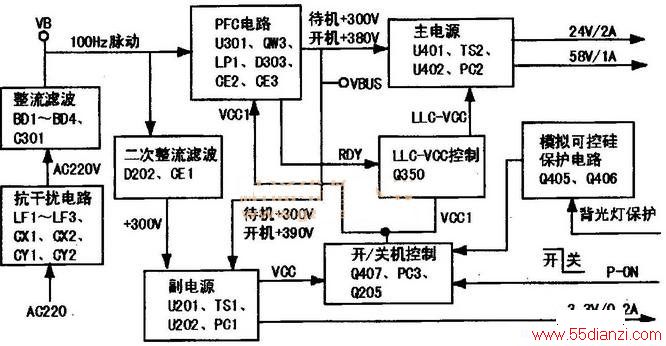

该电源板电路组成框图如下图所示:
1．电路结构

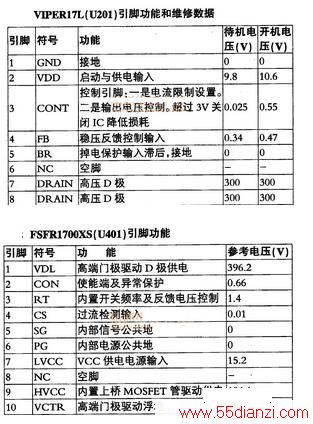

该电源板由三部分组成：一是以集成电路FAN7930C（U301）为核心组成的PFC功率因数校正电路，将整流滤波后的市电校正后提升到＋380V为主开关电源供电；二是以集成电路VIPER17L（U201）为核心组成的副开关电源，产生＋3.3V/0.2A电压，为主板控制系统供电，同时产生VDD电压为启动后的U201供电，产生VCC电压，经开／关机电路控制后，为PFC和主电源驱动电路供电；三是以集成电路FSFR1700XS（U401）为核心组成的主开／关电源，产生＋24V/2A电压和58V/1A电压，为主板和背光灯板供电。
2.开/关机电路
开关机控制电路由Q407、光耦PC3、Q205组成的VCC1控制电路和Q350组成的LLC-VCC控制电路组成，采用控制PFC（功率因数校正驱动）电路U301的VCC1供电和主电源LLC-VCC供电的方式。通电后副电源首先工作，产生VCC、VDD电压和＋3.3V/0.2A电压，＋3.3V/0.2A为控制系统提供电源，二次开机后开／关机控制电路将VCC电压变为VCC1电压送到PFC驱动电路U301、PFC电路启动工作，将整流滤波后的市电校正后提升到＋380V为主开关电源供电，同时U301的②脚输出RDY电压使Q350导通，输出LLC-VCC电压，为主电源厚膜电路U401提供LLC-VCC供电，主电源启动工作，为主板提供＋24V/2A电压，为背光灯板提供58V/1A电压，进入开机状态。
3．保护电路
该开关电源还设有以模拟可控硅Q405、Q406为核心组成的保护电路，当背光灯板发生故障，输出高电平保护触发电压时，模拟可控硅导通，将开机P-ON高电平拉低，开/关机电路动作，切断PFC校正电路的VCC1供电，进入待机保护状态。
