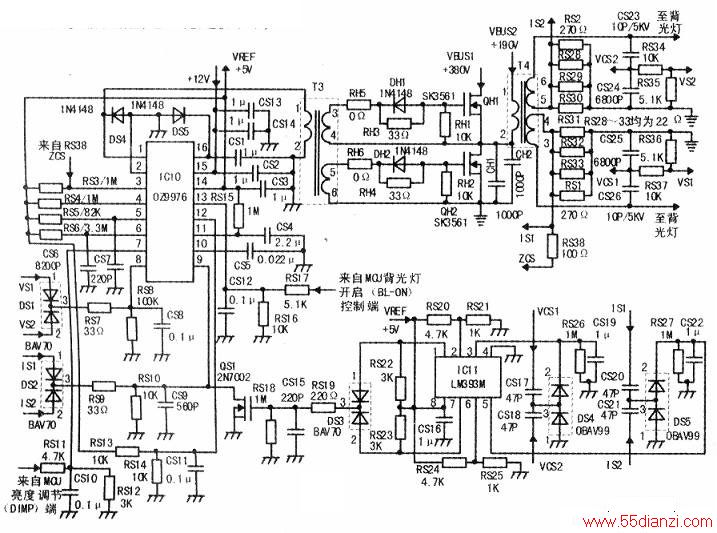

此电源板中的背光控制与驱动电路见下图。主要由控制芯片IC10(079976GN)及周边元件构成。工作过程是：在PWM电路（主电源）工作后，其输出的+12V电压—路已被送人IC10的电源端15脚，几乎同时，PFC电路送出的VBUS1(约+3801V)、VBUS2（约+190V）电压也被分别加至开关管QS1的D极和升压变压器初级绕组①脚。若此时主板上主控芯片MCU的BL-ON（背光灯点亮控制）端与DIMP（亮度调节）端输出信号的话，背光控制与驱动电路将开始工作．IC10的①、⑩脚轮流对外输出开关脉冲信号，开关变压器T3初级①一②绕组中有交替的脉冲电流流过，由于电磁感应，次级③一④，⑤一⑥绕组中将有感应电压产生。当T3的③脚感应电压为正时，T3的⑤脚感应电压则为负。
于是，开关管QH1导通(QH2截止)，VBUSl(+380V)电压经QH1→开关变压器T4的②一①绕组→VBUS2端（即C4正极，见图2）一C4一热地1；当T3的③脚感应电压为负时，T3的⑤脚感应电压则为正，开关管QH2导通（QH1截止），VI3US2(+190V)电压经升压变压器T4的①一②绕组→QH2→热地1，……不断重复上述过程。显然，升压变压器T4初级绕组中也有交变电流通过，T4次级③一④，⑤一⑥绕组中将有1000V左右的交流高压产生，并送人显示屏，点亮背光灯管。当输出给灯管的交流电压升高时，经电容CS23、CS24(或CS25、CS26)分压，通过RS34(或RS37)输出的VS2（或VS1）检测电压将升高，并送入DS1的②脚（或①脚），并从③脚输出，然后经RS7、RS8分压后加至IC10过压检测端⑧脚，IC10内部的脉宽调制电路使IC10的①、16脚输出的开关脉冲电压宽度变窄→开关管QH1、QH2导通时间缩短_对升压变压器T4的注能减少→T4次级输出给背光灯管的交流电压降低。
反之亦然。确保输出电压稳定。另外．T4次级输出给背光灯管的交流电流经电阻RS2、RS28~RS30、RS1、RS31～RS33形成检测电压IS2、IS1。该电压送人DS2的②脚、①脚，并从③脚输出，经RS9、RS10分压后加至IC10电流检测端⑨脚，通过IC10内部的脉冲相位控制电路，使IC10的①脚、⑩脚输出的脉冲电压相位差发生变化→T3次级两个绕组输出的开关脉冲电压相位差也随之发生改变→送至开关管QH1、QH2的G极脉冲占空比随之发生改变→使T4次级输出给背光灯管的电流保持稳定。
IC10的驱动输出端①、16脚是否有输出，受使能端⑩脚电平的控制，该脚电平≥2V时，①、⑩脚才有输出。另外，IC10的驱动输出端①、16脚是否有输出，还受⑦脚的PWM亮度控制信号电平的控制，当该脚信号电平大于1V，且PWM信号占空比不低于0.5时，①、16脚才有输出。
