V-by-One是专门面向图像传输开发出的数字接口标准。信号的输入输出也采用LVDS（低电压差动信号）。板卡的信号频率约为1GHz。与此前的CMOS/TTL方式相比，可将传输线的数量减少至此前的大约1/10；可减少传输线和插头的成本。一对信号线相当于原LVDS传输的单通道，VB1单通道最大传输率为3.75Gbit/s。而典型的10bit、5组、时钟频率为75MHz的LVDS信号单通道传输的数据量为：

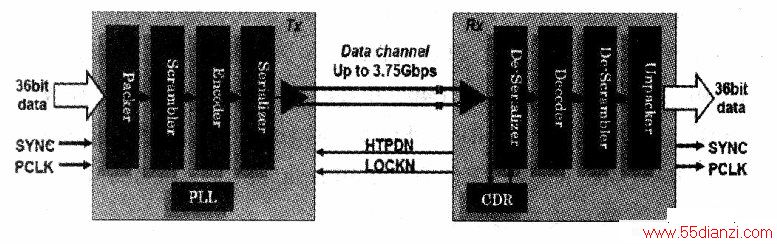

75M*5*7=2.625Gbit/s。所以说VBl -组数据就可以完全传输一通道LVDS数据。RT95机芯的L55E5690A液晶采用的是华星的MT5461D01-1，主lc支持VB1信号直接驱动输出，VB1端口包含8对VB1信号、LOCKN、HTPDN、3D_EN、3D_ VSYNC、3D_FLAG，满足输出60HZ 4K*2K信号。VB1信号的处理流程如下图所示。信号一般经过压缩、加扰、编码、并串转换成串行传输，接收到信号后再进行串并转换、译码、解扰，解压。
VB1数据传输的通信协议如下图所示，VB1信号传输中会用到两个控制脚：一个是热拔插脚HTPDN；一个是时钟锁定脚LOCKN。两者都通过上拉电阻拉高，持续为高时，传送端外围没有接人接收设备或者处于未激活状态。接收端接人工作后，HTPDN置低，开始进行CDRtraining(CDR=clock data recovery．时钟数据恢复)，传送端启动并锁定时钟频率，接受端完成时钟恢复后，将LOCKN置低，开始ALNtraining，完成后才开始可用数据的传输。如发送端改变时钟频率或者‘中断传输，接收端丢失时钟，都会将LOCKN置高，重新开始CDRtraining。LOCKN和HTPDN状态不对，主板都不会正常输出。
