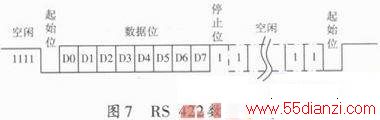

接收状态机见图8。当检测到起始位时，首先检验起始位是否正确，如果正确，立即采样数据位，否则就返回空闲状态。当采样计数器计到8后判断下一位是否为停止位，若不是，则丢弃数据并进入空闲状态；若是，则把数据存入寄存器后进入空闲状态，结束一次成功的接收。为了提高正确率，还采用三模冗余算法。UART发送过程与接收类似，在收到发送信号后将需要发送的数据存入缓存，在使能有效和缓存不空的情况下开始传输。此时指针开始计数，首先发送起始位‘0’，接着一次发送8 b数据，最后发送停止位‘1’，结束一次发送过程。
3．5 主控制器

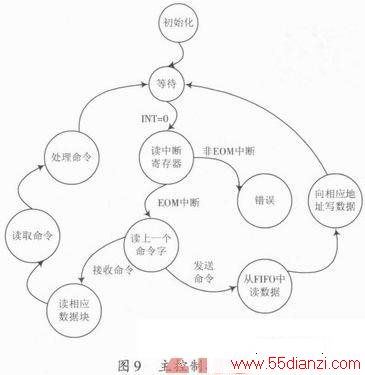

FPGA中控制与BU-65170通信的主控制状态机如图9所示。初始化完成后程序进入等待状态。此时如果收到中断信号(INT=0)，则首先读取中断寄存器，判断是否为消息结束中断(EOM)，如果不是，进入错误状态，等待BC对RT进行检查或重启RT；如果是消息结束中断，则继续读取上一个命令字，若是发送命令，则从FIFO中读取28 B的状态信息数据，接着向相应的发送子地址数据块填写数据，在RT收到下一个发送命令后，BC从相应子地址读取上一条数据，这与对BU-65170进行读操作的原理相似。如果上一个命令字是接收命令，则读取相应子地址对应的数据块，然后读取具体命令内容，再根据命令进行相应的处理，最后回到等待状态。
接收子地址1工作在双缓冲模式，用于接收BC发送的广播时间码，加载到每一条从RT发送到BC的状态信息的头部。双缓冲模式可以使FPGA访问指定子地址刚接收到的消息，RT将接收的数据字交替存储到数据块0和数据块1中。当FPGA需要访问接收子地址1内的消息时，首先将其改成单消息模式，读取数据块地址，并将其bit5的值取反得到“非活跃”数据块的地址，读取其上的最新时间码后再将接收子地址1改为双缓冲模式。
4 测试

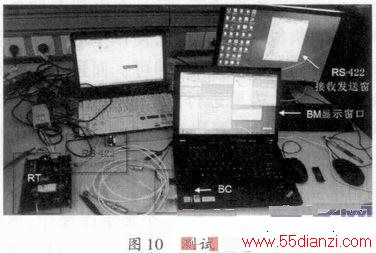

选用Alta公司的ECD54-1553多功能板卡(能模拟BC＼RT＼BM)作为BC，与设计的RT搭成一个测试系统，如图10所示。

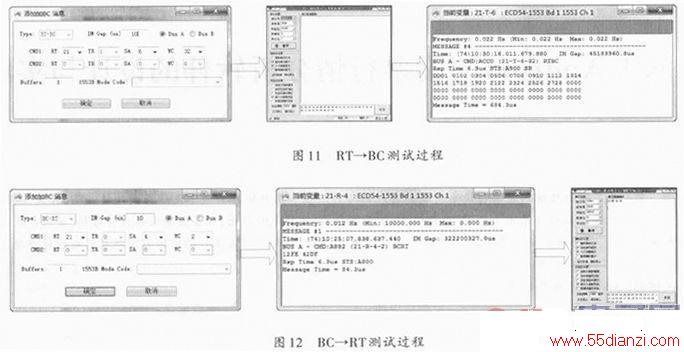

首先在ECD54-1553的控制界面中设置RT地址为21，然后根据在FPGA逻辑中设定的RT子地址及传输数据量进行相应的设置，再开启总线监控(BM)功能，测试RT→BC的过程如图11所示。设置RT地址为21、发送子地址为6、数据量为32个字(2 B标志位+28 B数据+2 B保留位)；通过串口调试助手从PC机向RS 422发送28 B数据；经过FPGA处理后传送给1553B总线控制器，BM显示总线控制器正确收到从RS 422发来的数据。测试BC→RT的过程如图12所示。

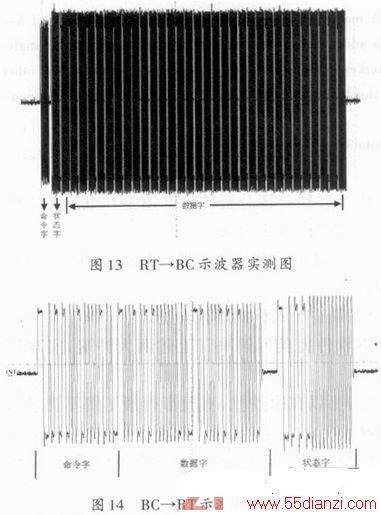

设置RT地址为21、接收子地址为4、数据量为2个字；由BC发送2个字的数据12FE 42DF；串口调试助手显示RS 422正确接收到BC发送过来的数据。示波器测得的实际曼彻斯特Ⅱ型码波形如图13，图14所示。
测试结果表明RT能正确、稳定地跟BC进行通信，达到工程项目所需的要求。
5 结语
本文设计了基于FPGA和BU-65170的1553B远程终端，实现1553B通信。详细介绍了硬件连接、BU-65170芯片配置、FPGA逻辑模块、UART设计、测试过程和结果。通过引入RS 422接口，更加直观地观测到1553B通信过程，易于调试。采用FPGA的最大优点是能迅速移植代码，缩减研发周期。随着技术的发展，对数据传输和处理提出了更高的要求，未来可以把控制其他子系统的模块和数据处理功能集成在一块FPGA芯片中提高集成性，便于开发和维护。
