3 现场调试
为了检验该监控分站的通讯程序能否正常可靠的运行，程序编制好之后，可以利用支持Modbus RTU串口调试的软件工具(如ModsCAN 32、Commix)进行通讯测试，这样在实验室就能确定程序能否可靠运行。
通过串口调试软件Commix的现场通讯测试，可以确定该分站监控软件是可靠的，它能正确响应表2中的常用主站命令。例如当系统初始化完成时，该监控分站的各回路电流整定值及系统电压值的TP7的显示画面如图2所示，此时利用Commix软件所监测的电流整定值和系统电压值(十六进制显示)与TP7画面的显示值完全一致，如图3所示。该图中的十六进制数0032和0096对应于50A和150A的电流整定值，而047C为系统电压值大小。

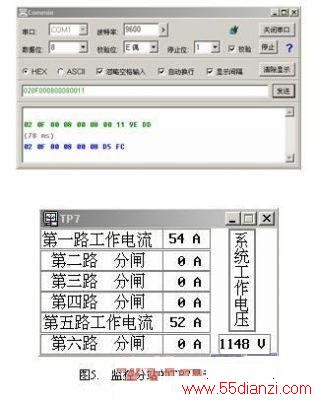

以上说明该监控分站的监测功能是正确可靠的，而通过Commix串口调试软件的现场监控功能测试可知，该监控分站的远程监控功能也是实时可靠的。例如利用写多线圈命令(0FH)起动完六台电机后，再停止(0FH)第二、三、四、六台电机，停止这四台电机的监控画面如图4所示，此时该监控分站的TP7显示画面如图5所示。图4中的十六进制数0011的低位字节为11，其二进制形式的低六位对应于六台电机的起动和停止控制位(1：起动或保持运行;0：停止)。图5的显示内容说明该监控分站的监控功能也是实时、准确、可靠的。
该系统已成功应用于宏景塔三矿井下综采工作面大型设备的监测监控，与其组网的是常州自动化所生产的KJ95系统。现场调试结果表明，系统参数传递准确、实时性强，不仅可以实现运行设备状态和参数的监测功能，而且还能通过主干网络实现设备的远程控制。
4 结论
本文在煤矿井下综采工作面大型设备现有集控系统的基础上，根据煤矿安全生产监测监控系统的特点，提出了基于Modbus总线的大型设备监测监控技术方案，对系统硬件进行了重新配置，编制了通讯程序。现场运行结果表明，其硬件可靠、软件编写合理，能实时、准确的响应主站请求，实现了组合电器与安全监测监控系统的无缝链接，达到了对大型设备远程监测监控的目的，完全满足煤矿井下的工控要求。
参考文献:
[1] MoDICon Inc. Modicon Modbus Protocol Reference Guide PI-MBUS-300 Rev.J
[2] 熊四昌，陆青峰，王忠飞.基于MODBUS通信协议的低压交流配电柜智能监控系统 [J].测控技术与设备，2003 (4).
[3] SIEMENS.SIMATIC S7-200可编程控制器系统手册[EB/OL]./upload/eWebUpload/200806/20080620185550130.pdf，2004-06.
[4] SIEMENS. Micro′n Power 西门子 S7-200· LOGO!·SITOP参考Primary Version 0.86 [EB/OL].
[5] 黄能把， 骆仕添.基于MODBUS协议的SIEMENS PLC应用系统 [J].微计算机信息 (测控自动化)， 2004 (7).
