前 言
随着电子技术与通信技术的日益发展，电子式电能表由于其计量准确，功能完备，可实现远
程抄表等优点，已逐渐被电力企业和(居民)用户认可和接受，而且提升了供电部门对用电的现代化管理。本文提出了一种基于Modem通信，使用ARM微控制器LPC2210作为控制中心的多用户智能电表系统的研究方案，这是一种可实现远程控制及自动结算的电表系统，也为实现大规模自动抄表提供了基础。
1系统工作环境与总体结构框图

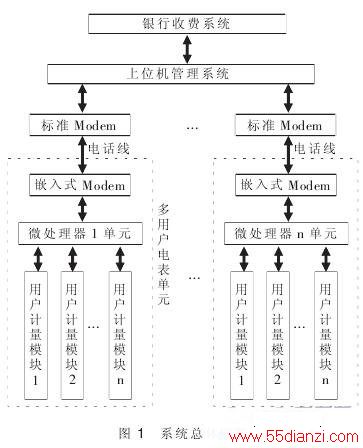

可实现远程通信的多用户电表系统总体框图如图1所示。主要由多用户电表单元、通信模块、系统管理中心、银行收费系统组成。多用户电表单元采用一个微处理器和多个计量芯片组成，不仅结构相对简单，而且大大降低了成本。微处理器是整个系统的核心部分，它一方面对多个计量芯片采集的电能数据进行处理，另一方面作为嵌入式网关，与Modem进行连接以实现与上位机管理系统的通信。微处理器在收到管理系统的上传命令时，就会通过Modem电话线上传数据，管理系统对收到的数据进行处理和分析;如果某用户用电出现异常，管理系统在发出报警信号的同时，向微处理器发送异常命令，由微处理器及其外围电路共同对该用户用电进行控制。
2系统硬件设计

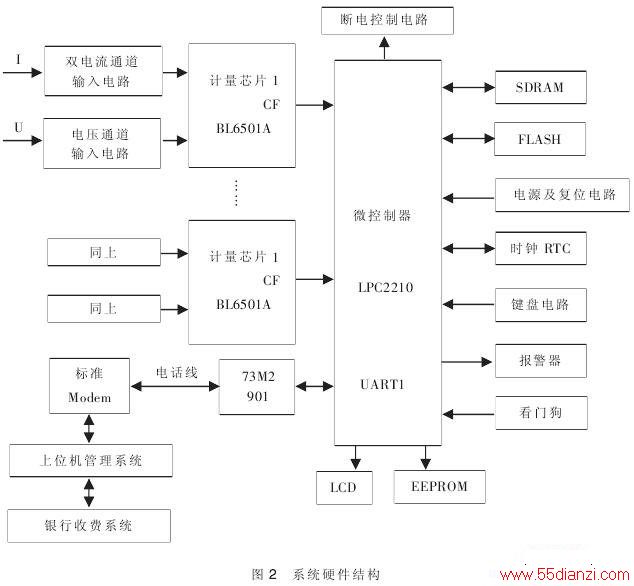

多用户电表单元是整个系统的核心，由多个电压通道输入电路、多个双电流通道输入电路、多个电能计量芯片BL6501A、微控制器LPC2210、LCD、FLASH、SDRAM、EEPROM、报警器、73M2901Modem模块、断电控制模块等部分组成。系统中采用32位LPC2210作为整个控制电路的中心，选择合适的外围电路，来实现电能的定时、实时采集和显示，与上位机的远程通信，对用户的供断电控制和防窃电功能等。系统硬件结构如图2所示。
2.1 CPU模块
选用LPC2210作为控制系统的核心，LPC2210是基于一个支持实时仿真和跟踪的16/32位ARM7TDMI-S CPU的微控制器，具有低成本、低功耗、高性能等优点。LPC2210具有144管脚封装，极低的功耗，16 KB片内静态RAM，2个32位定时器，8路10位ADC，PWM单元6路输出，实时时钟和看门狗，2个标准UART，高速I2C接口，2个SPI接口，通过配置总线可达76个通用I/O口(可承受5V电压)，通过片内锁相环可实现最大为60MHz的CPU操作频率，有空闲和掉电两种低功耗模式。
2.2计量模块
为了提高工作可靠性和便于调试，本研究采用独立的电能测量电路对各用户的电能进行分开测量。选用BL6501A电能计量芯片，各用户的电能测量结果以脉冲形式从BL6501A的CF端输出，然后经I/O口送入LPC2210进行集中处理。用LPC2210测量时，只需对每个电能计量芯片产生的脉冲进行计数，再乘以脉冲常数，即可测出各个用户所用的实际电量。
2.2.1电能计量芯片BL6501A
单相双电流采样电能计量芯片BL6501A具有24脚双列直插塑封装，利用它可以实现单相反窃电功能，并在同一方向计量正向或负向功率，累计用电量。BL6501A有两个电流采样端，分别采样火线和零线电流，当两电流误差超过2.5%时，表明有窃电行为或错误接线，FAULT引脚发出报警指示信号，并按照两个电流中大的一个电流值计量。BL6051的CF输出较高频率的脉冲，用于计量和计算机数据处理，F1和F2输出较低频率的脉冲，用于驱动脉冲电机，记录用电量。BL6501A内部电能计量信号流如图3所示。
2.2.2多用户电能脉冲的测量
研究中需要对多路电能脉冲进行计量，由于LPC2210只有两个内部定时器/计数器，这对于要进行多路脉冲采集和监控的应用场合显然不够。通常的计数器扩展和软件循环查询的方法都有一定的局限性。本文提出一种可用于多用户电能脉冲测量的方法，此方法是在一种逻辑算法的基础上，可同时对多路电能脉冲的电平状态进行检测和存储，不需用到内部定时器或扩展计数器进行脉冲计数，以软件功能取代大量的硬件电路具有较高的实用价值。
算法中对连续两个测量周期的脉冲电平状态进行OR_XOR的逻辑运算，如式(1)
式中，P表示运算结果，fn表示脉冲电平的现在状态，fn-1表示前一测量周期的脉冲电平状态，“+”表示逻辑代数中的或运算，“+”表示异或运算。

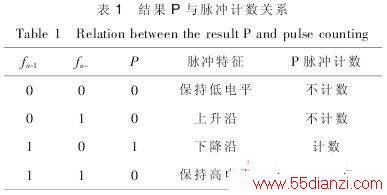

下面以一用户计量脉冲为例，运算时，脉冲电平现状fn先与前一周期的电平状态fn-1作或运算，结果再与fn作异或运算，得出的结果P决定是否要进行电能脉冲计数和存储，结果P与脉冲计数关系如表1。
此算法是以检测脉冲的下降沿来作为电能脉冲测量的依据，在软件中分别定义LPC2210存储器中不同的地址，用来存放脉冲上一周期状态、现在状态及结果P。当P=1时，检测到脉冲的下降沿，对某路脉冲进行计数，并将当前P值保存到相应的存储单元中进行累加，最终得出该用户的用电量。对多用户电能脉冲的测量，因LPC2210有多个I/O口，可通过计量芯片直接输入多个用户的电能脉冲，用OR_XOR的逻辑运算按字节同时处理8路、16路、32路甚至更多路脉冲。
对某一段定时时间电能的测量，可变为对这段时间内转换的电脉冲数，在软件中设置脉冲常数C=3200 imp/kWh，然后可由LCD循环显示各个用户某段时间的用电量。假设某用户用电功率为5 kW，则一小时用电5 kWh，一秒钟用电5kWh/3600，再与脉冲常数C相乘得出脉冲频率为4.44 Hz，脉冲周期为225 ms，远远超过LPC2210的指令周期，则此检测脉冲下降沿的计数方法准确可靠，不会出现漏计或多计的现象。
2.3嵌入式Modem模块
系统中与LPC2210连接的Modem采用嵌入式MODEM芯片73M2901，使用贺氏标准AT命令呼叫和应答，实现与远程系统的通信。由于LPC2210微控制器的UART1口带有完整的调制解调接口，所以可将73M2901直接连接到LPC2210的UART1串口上，进行数据传输工作，接口结构如图4所示。
LPC2210直接采集数字信号，通过UART1串口送给本端的嵌入式Modem芯片73M2901，73M2901将数字信号调制成音频模拟信号在电话线上传输，再经过中心站标准Modem调制成数字信号送往上位机管理系统。
2.4其它电路模块
系统为多用户电表系统，在写用户电量时，需要经常改写电量(如增加0.1度改写一次电量)，因此采用擦写次数较高、存储容量较大的EEPROM。研究中数据存储模块选用带接口的串行非易失存储器FM24C16A。用来存储各用户的电量数据信息和各用户的计量模块的地址，保证采集信息的正确无误。
电压输入通道采用电阻分压网络提供电压信号，电流通道有两个电流输入端，然而，每一时刻只有一个通道用来电能计量。研究中选择电流互感器作为电流传感器。
断电控制电路主要由跳闸继电器组成，当用户拖欠电费或用电需量持续超出需量限定一定时间后，上位机管理系统将通过Modem发送断电指令给LPC2210，然后LPC2210将输出信号，使继电器动作，切断供电电源。
3系统软件设计
3.1上位机软件设计
上位机软件用VC++编程，系统中上位机先完成标准Modem的初始化，需要数据传输时，上位机通过Modem拨号建立数据传输链路，然后发AT控制指令判断是进行异常处理还是接收电能数据，完成任务后挂断电话。此上位机管理软件系统的功能框图如图5所示。
