一种新颖、低成本且精确的输入功率和RMS电流测量解决方案

    使用离散格式，它可以写为：

    测试结果

    这种输入功率和RMS电流测量方法在一个360W的PFC评估模块上进行了测试。结果(表1)表明，这种方法拥有优异的测量精确度。

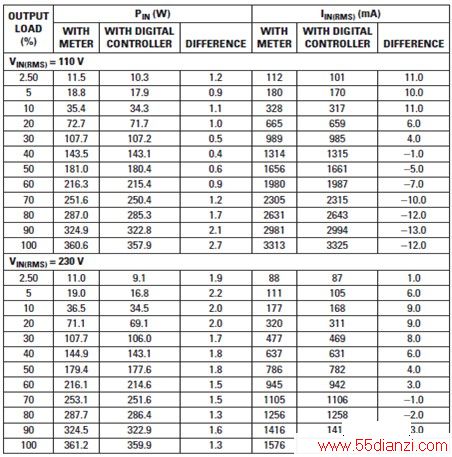

    表1 输入功率和RMS电流测量的测试结果

    结论

    我们为您介绍了一种低成本但却精确的离线电源输入功率和RMS电流测量方法。这种方法使用现有PFC控制器芯片和硬件，无需传统的专用功率计芯片和额外的检测电路，并且不影响正常的PFC控制。另外，它还具有如下一些特点：

    l 极低的成本

    l 简单的两点校准

    l 使用双采样保持，VIN和IIN同时采样

    l 固件EMI电流补偿

    l 固件电流检测，相移补偿

    l 优化的数学计算，CPU使用开销较少

    参考文献

    1、《隔离式电源的高集成度数字控制器》，见于《UCD3138数据手册》
