集中参数RC有源滤波器的传统人工设计方法在设计时颇费工夫，由于情况的复杂性，往往所得的滤波器的元件数目并不是最节省的，其特性也并不是最理想的。本文所述的设计方法，是直接从工程上预给的特性要求出发，由计算机按一定的步骤自动地准确地给出，能满足工程要求的集中参数RC有源滤波器的特性及元件的数值。由于可进行计算机的频率扫描仿真，根据仿真描绘出来的频率响应曲线，可随时对不满意的参数进行修改，屏幕立即显示出新的频率响应曲线，不断地重复该过程直到满意时为止。这样，设计的结果非常直观，得出的滤波器的元件数目最少、特性最理想，而所费的工夫却很少。该方法是在假设滤波器中的元器件为理想的情况下（即假设电阻R为纯电阻、电容C为纯电容、运算放大器为理想的放大器）进行设计的，因此在实际工作频率太高时，设计误差可能过大。如果选择的运算放大器其最高工作频率远远大于实际工作频率，则在设计工作频率为1MHz以下的滤波器时，一般情况下其工作误差均能够满足实际工程的需要。
集中参数RC有源滤波器可分为低通、高通和带通三类。因受篇幅限制，本文以RC有源低通滤波器为主对计算机仿真设计方法作一介绍。
1．要求
设计人员根据计算机屏幕显示的汉字菜单提示，向计算机输入设计参数：包括频点fo的频率值、频点fo处的衰减值、通带外每倍频程的衰减值、计算机仿真时扫描的频率范围fa到fb。
2．功能
(1)以两种方式显示有源低通滤波器的仿真频率响应曲线：a．横向频率坐标以线性方式标注，纵向衰减坐标看左侧的标示，I/O表示无穷大；b．横向频率坐标以对数方式标注，纵向衰减坐标看右侧的标示。
(2)向计算机输入任意频率值，屏幕即可显示低通滤波器在该频点的衰减值。
(3)屏幕输出滤波器的节数。
(4)屏幕输出滤波器网络的电容和电阻的乘积数值。
(5)在仿真曲线上，以明亮方式显示fo频点的游标指示线。
3．网络的结构

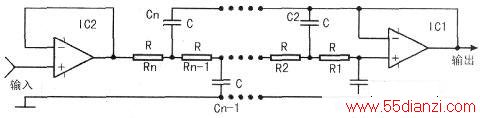

上图是n节有源低通滤波器网络结构图。

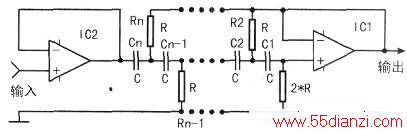

上图是n节有源高通滤波器网络结构图。

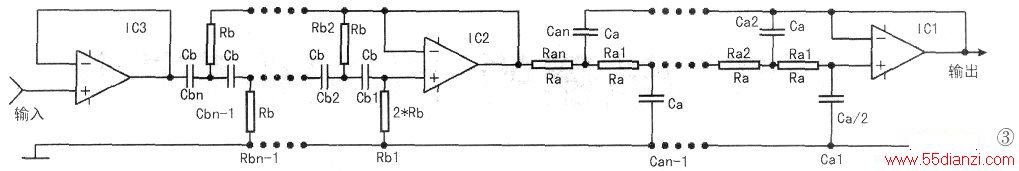

上图是n节有源带通滤波器网络结构图，网络的节数是指图中电阻或电容C的个数。图3带通滤波器网络是由RC有源高通滤波器和RC有源低通滤波器两个网络级连而成的。IC2的左边是RC有源高通滤波器网络，右边是RC有源低通滤波器网络。网络的节数是指图中电阻Ra、Rb或电容Ca、Cb的个数。
我们可以通过程序计算出网络中电阻和电容的乘积值，设定其中的一个值，然后，人工计算另一个值。
4．程序介绍

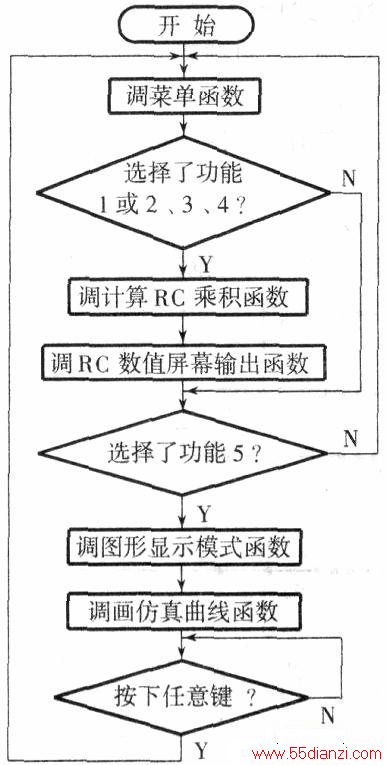

低通滤波器的程序流程图见上图（主函数程序流程图）、

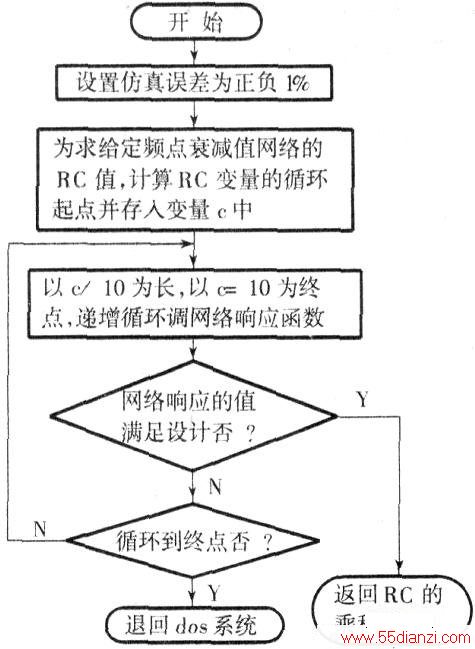

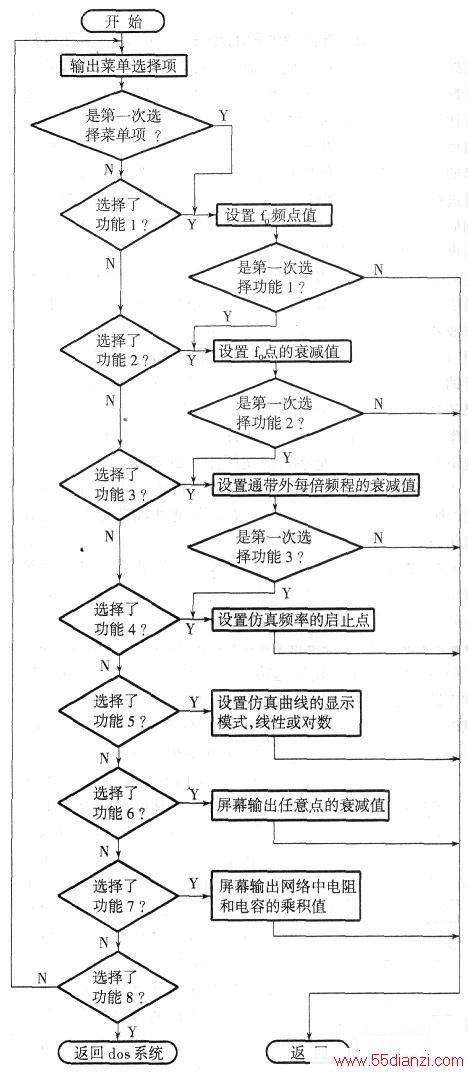

上图（菜单函数程序流程图）、下图（计算RC乘积值函数程序流程图）。
高通滤波器、带通滤波器的程序流程图、数字模型及源程序清单见本刊网站。
程序的编译及运行环境源程序是用Turbo.c2.0语言编写的。该程序经编译和链接，生成可执行文件，并保证在当前工作目录下有文件名为egavga.bgi的显示模式驱动程序（Turbo.c软件中有该驱动程序，可从中拷贝）。这样，就可在dos系统下的汉字环境中(如UCDOS)运行该程序，也可在Windows环境下的资源管理器中双击该可执行文件。该程序已在386/33及其以上的个人计算机上运行通过。
