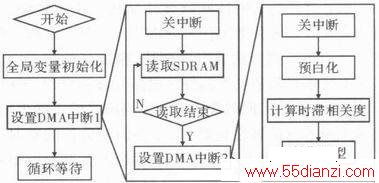

软件系统采用模块化结构设计，程序流程如图5所示。包括系统启动、配置系统寄存器、设置全局变量和开启中断控制等。当ADC模块将采样数据全部写入SDRAM后，CPLD通知DSP触发DMA中断1，将SDRAM中的数据读入DSP，读取结束后DMA触发中断2，并对ADC采样数据进行处理：(1)预白化，去除新到对采样数据相关性的影响。(2)计算采样数据与候选集中每种码字的时滞相关度。(3)根据上述计算结果，选取使时滞相关度最小的码型为判决码型。

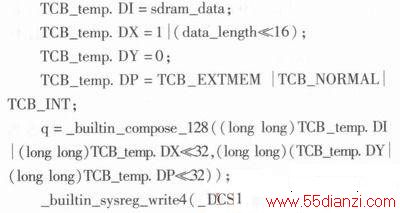

通过对DMAC寄存器的设置，可控制DMA的流向、通道和方式，典型的数据读取关键代码如下：
数据处理部分的关键函数包括白化和时滞相关量计算，数据传递采用了单维读入与多维传递的方式，即将多天线的数据按照天线顺序依次读入，但在DSP内部数据传递时，多根天线的数据按照时间顺序传递，在函数内部手动寻址，即符合算法要求，又加快了数据处理的速度。数据处理时包括大量的矩阵转置和乘加操作，在计算时优化为内积计算模式，使用ALU运算块X和Y，每个周期并行计算时滞矩阵两列之间的相关范数，这便节省了内存资源，减少了寻址次数，且加快了计算速度。

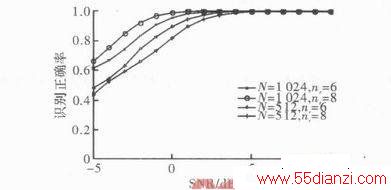

本算法在不同参数下的Matlab性能仿真如图6所示，采样数据越长，接收天线数越多，识别性能也越好。实际测试证明与期望相一致，验证了设计的合理性和正确性。
3 结束语
DSP芯片具有的特殊软硬件结构和指令系统，使其能高速处理各种数字信号处理算法。基于此设计的空时编码盲识别方法具有速度快、精度高的特点。同时该系统依靠简洁的外部硬件电路设计和合理的软件程序设计，能够实现对常用空时编码模式的正确识别。且该系统的可扩展性良好，当需要识别最新的空时编码时，只需将其放入编码方式候选集中，为其分配显示接口即可，而无需过多更改硬件设置及软件程序。
