太阳能超声波导盲器的研制

太阳能超声波导盲器的研制

点击数:7626 次   录入时间:03-04 11:36:41   整理:http://www.55dianzi.com   其它电器-设备
    S=(v·△t)/2=172 T0/10 000cm   (3)
3.2 实验结果分析

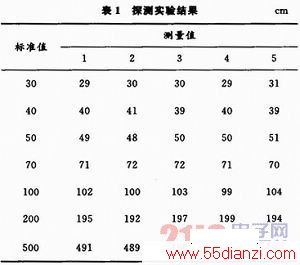

    试验中选用一纸箱作为障碍物,将报警模块换为液晶显示器进行定量测量,不同气温下在同一点位置测量5个值,添加温度补偿和量程选择,得到如表1所示结果。



    由此可以看出,本实验的相对误差较小,但是由于盲区的出现,所测的结果不能与标准值完全相等。并且当障碍物距离比较近时,测量精确性较高;障碍物较远时,精确性相对较低;这是由于距离较远时,超声波回波信号较弱,噪声较大,容易产生误差。

4 结语
    目前导盲器的研究较多,本实验提出的设计方案特点是以太阳能作为系统的动力来源,采用半导体数字温度传感器实现对单片机超声波测距系统的温度测量和补偿,从而对声速进行补偿,对引起测量误差的因素进行修正处理,可以提高导盲器的导盲精度及灵敏度。由于预留了单片机引脚,便于进行功能拓展,同时导盲器系统以模块化进行组装,适宜增加其他功能模块。例如可以添加GPS定位器,可以帮助盲人家属及时了解盲人的行踪,避免盲人走失。而且本设计具有操作简便、体积较小等优点,因此可以很好地应用于实际生活中。



上一页  [1] [2]
