十种类型现场总线的体系结构

    FF HSE的1~4层由现有的以太网、TCP/IP和IEEE标准所定义，HSE和H1使用同样的用户层，现场总线信息规范（FMS）在H1中定义了服务接口，现场设备访问代理（FDA）为HSE提供接口。用户层规定功能模块、设备描述（DD）、功能文件（CF）以及系统管理（SM）。FF规范21种功能模块供基本的和先进的过程控制使用。FF还规定了新的柔性功能模块（FFB），用以进行复杂的批处理和混合控制应用，FFB支持数据采集的监控，子系统接口、事件顺序、多路数据采集、PLC和其他协议通信的网间连接器。

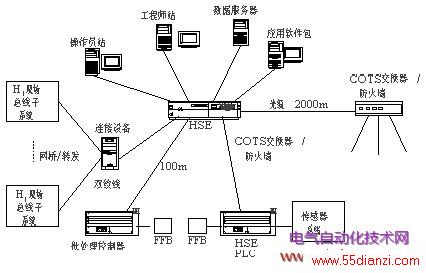

图5 Type5 FF HSE现场总线体系结构

    6 Type6 SwiftNet现场总线

    Type6 SwiftNet现场总线由美国SHIP STAR协会主持制定，得到美国波音公司的支持，主要用于航空和航天等领域。该总线是一种结构简单、实时性高的总线，协议仅包括物理层和数据链路层。SwiftNet现场总线采用分层总线式拓扑结构，其通信体系结构如图6所示。

图6 Type 6 SwiftNet现场总线体系结构

    物理层传送速率为5Mbps，此时每秒传送105个不同的报文。总线使用TDMA（Slotted time division multiple access）槽路时间片多路送取方式，提供专用高速、低抖动同步通道和按要求指定的通道。专用通道适用于自动状态数据的分配或交换；按要求指定的通道则适用于非调度报文。TDMA方式是将总线上的时间分割为相等长度间隔，称作槽路，只有当总线上的站分配到槽路时，它才能监听和发送。每个站还能根据所占的比例，协调总线访问、数据传输和接收数据。

    SwiftNet总线的节点（从站）通过I/O通道连接智能传感器，由于航空航天领域对传感器和执行器要求高，该总线开始使用符合IEEE1451.1和IEEE1451.2标准的网络传感器。IEEE1451.2《用于传感器和执行器的智能转换器接口》标准是一个开放的标准，它在控制网络和传感器之间定义一个标准接口，从而使网络传感器成为现场总线系统现场级的数字化传感器，并使用户可以根据自己的需要选择不同厂家生产的智能传感器，实现真正意义上的即插即用。
