IIC总线是PhilipsSEMIconductors在20世纪80年代中期开发的，最初用于音频和视频目的。将IIC扩展为系统管理总线SMBus后可用于电源管理及CPU与其它组件的通信。IIC支持多主控模式，2.1版规定的传输速率在标准模式下为最高1OOkbit/s，快速模式下为400kbit/s，高速模式下为3.4Mbit/s。由于只需要微控制器的两个端口引脚就可以传输任意特性的数据，所以IIC总线协议得到了广泛的应用，并促进了大量的IIC外部芯片的开发，下面所用到的MAX517既是其中一种。
由于51系列的单片机没有IIC总线接口，从而限制了具有IIC总线接口的器件在51单片机系统中的使用。通过对IIC总线时序的分析，可以用51单片机的两根I/0线来实现IIC总线的功能。电路原理见下图，PCB图见右图。
IIC总线是PhilipsSemiconductors在20世纪80年代中期开发的，最初用于音频和视频目的。将IIC扩展为系统管理总线SMBus后可用于电源管理及CPU与其它组件的通信。IIC支持多主控模式，2.1版规定的传输速率在标准模式下为最高1OOkbit/s，快速模式下为400kbit/s，高速模式下为3.4Mbit/s。由于只需要微控制器的两个端口引脚就可以传输任意特性的数据，所以IIC总线协议得到了广泛的应用，并促进了大量的IIC外部芯片的开发，下面所用到的MAX517既是其中一种。
由于51系列的单片机没有IIC总线接口，从而限制了具有IIC总线接口的器件在51单片机系统中的使用。通过对IIC总线时序的分析，可以用51单片机的两根I/0线来实现IIC总线的功能。电路原理见下图，PCB图见右图。
用AT89C2O5l的p1.0、P1，1两引脚，分别与MAX517的sda、scl两引脚相连接。单片机按照MAX517的工作时序，通过p1.1产生的脉冲，作为MAX517时钟信号，然后从pl，0引脚逐个地输出地址字节、命令字节和数据字节。数据的传送过程必须遵守以下的步骤：
(1)起始条件
传送没有开始的时候，单片机先将P1.1置高，使得MAX517的scl=1；然后控制pl.0由高变低，使得MAX517的sda产生负跳变，传送开始。
(2)中间过程
中间过程需要传送地址字节、命令字节和数据字节。根据MAX517的工作时序，当且仅当scl=0(即pl.0=0)时，sda的高低电平转换才有效；当scl=1时，sda电平状态保持。
(3)终止条件
当传送快结束时，单片机先将p1.1置高，使得sc1=1；然后控制p1.0由低变高，使得sda产生正跳变，标志着传送的结束该设计将89C2O51作为主设备，MAX517作为从设备。首先主设备发送起始命令接着向从设备发送一个地址字节58H，之后从设备则发一个应答信号，主设备接到应答后，再发给从设备一个控制字节OOH，当从设备接到该控制字节后，再发给主设备一个应答。主设备便可发给从设备要转换的8位数据，最后等待完成本次的D/A转换。流程图见下图。

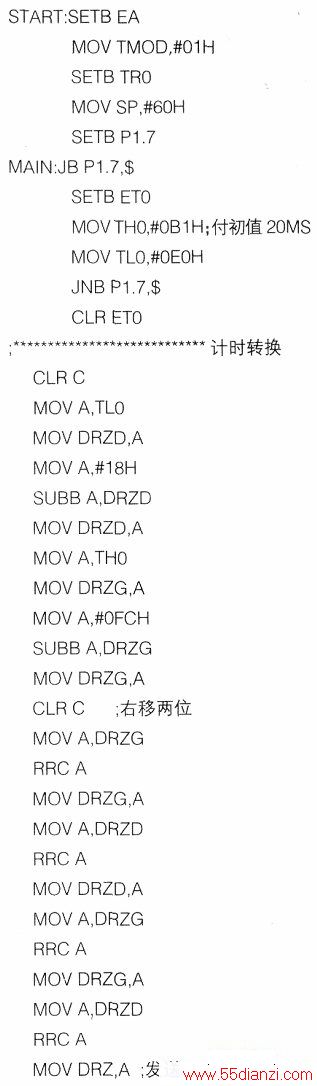

电路中单片机P1.7脚检测输入脉冲，定时器初始值45536，预留20MS的余量，因为输入脉冲高电平时间为1～2MS，则低电平的时间为18～l9MS。
19MS(64536)-计时值=脉冲高电平时间t(us)。得高电平t时间为Ous～lO00us。T÷4→30H，则30H中的数据为OOH~OFAH(0~250)。
D/A转换电压变化范围为：0×(5V÷256)-250×(5V÷1256)=OV～4.88V
（4）电压转换电路

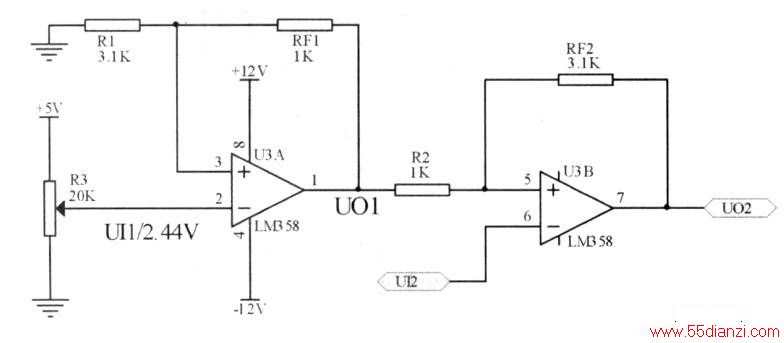

此电路完成电压值O~4.88V对应-1OV~+1OV的转换。
第一级为同相比例放大电路，因而
利用叠加原理，第二级电路的输出为：
本设计使Rf2=3.1R2=3.1K(其它电阻值也可需满足3.1倍关系)，调节R3使U11=2.44V则公式变为Uo2=(1+3.1)(U12-2.44)=4.1(U12-2.44)当Ul2从O～4.88V变化时，对应输出电压Uo2从-1O～+1OV变化。见下图
