A、特点
1、IIC总线是由时钟线和数据线组成的串行控制线路。
2、它可在集成电路间双向传送数据信号。
3、它由一块主控芯片和一块或多块被控芯片组成。
4、采用这种方式的控制电路可大大简化线路。
说明:
A、主控芯片启动数据传送和产生必需的时钟信号。
B、被控芯片是主控芯片的编址和执行电路。
B、在TCL王牌LCD2026机型中的运用

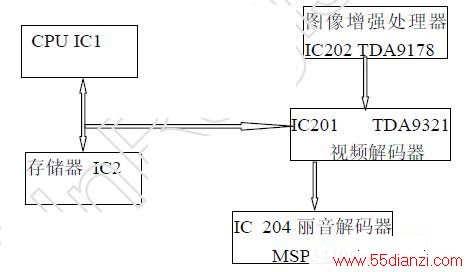

在电视机中控制过程中,数据信号进行传输时,微处理器IC1是主控集成电路,存储器IC2和丽音解码器IC204、图像增强处理器IC202、视频解码器TDA9321是受控集成电路。
由于本机采用了无需散热片的音频功率放大器的解码方案,使得本机的线路进一步得到简化。所有的模拟信号处理和整机控制都在芯片IC1和IC201内部完成。芯片内部的信号处理部份与微处理器之间的控制仍以IIC方式进行,但由于集成在内部,使得整机的控制更加稳定可靠。
1、通过存储器到几个芯片间的数据总线以实现全面的控制功能。
2、如位置、BT(块终端)电压、波段、自动频率控制、音量、色度、亮度、对比度等各种用户可调整数据均被存储在EEPROM存储器24C08中,在进行操作和调整的时候此数据在总线上进行双向传输,通过微处理器实现控制功能。
