2.3 考车与道路标线间的距离测量
考车在道路上考试,其与道路上各种交通标线的位置需要实时检测得到,以确定考车是否按规定正确行驶,考车的位置P(Xi,Yi,Zi)通过RTK GPS定位系统实时测得,道路上的各种交通标线可以用直线表示,曲线可以用折线近似表示,其直线方程在GPS差分基准站确定后通过精密测绘获得;在空间三维坐标系中,直线方程表示为:{A1x+B1y+C1z+D1=0,A2x+B2y+C2z+D2=0},若是线段可以加上约束条件[(x1,y1,z1),(x2,y2,z2)];直线方程系数A1,B1,C1,D1,A2,B2,C2,D2和开始点(x1,y1,z1)、结束点(x2,y2,z2)坐标通过实际测绘得到。

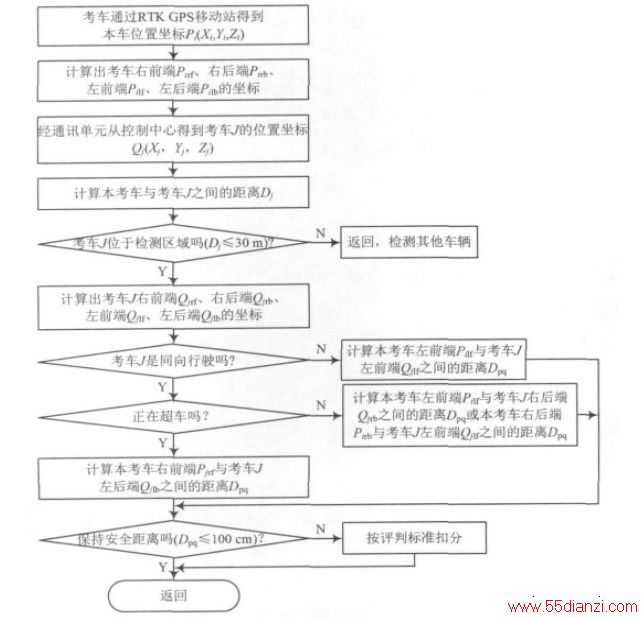

图3 检测二车交会过程的考试软件流程。
